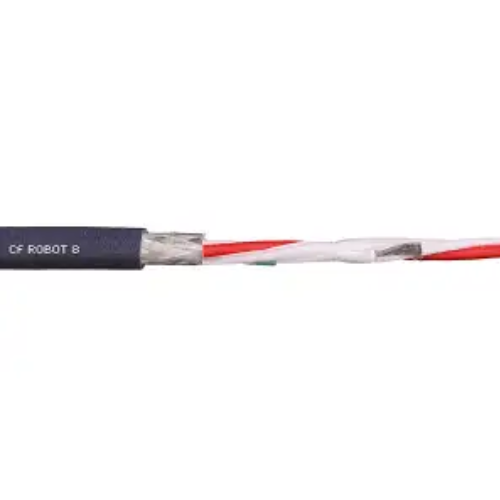

Zbernicový kábel chainflex® CFROBOT8

Pre rotačné aplikácie
Vonkajší plášť z PUR
Tienený
Oheň retardujúci

Odolný voči poškriabaniu
Odolný voči hydrolýze a mikroorganizmom
Odolný voči olejom a chladiacim kvapalinám

Typické oblasti použitia CFROBOT8:

Pre vysoké torzné namáhanie
Takmer neobmedzená odolnosť voči olejom, vrátane bio olejom
Vnútorné a vonkajšie použitie, odolnosť voči UV žiareniu
Vnútorné a vonkajšie použitie, odolnosť voči UV žiareniu
Roboty, manipulácia, hriadeľové pohony

Pletený vodič s jemnými drôtmi, obzvlášť odolný voči ohybu
Drôty spletené do špeciálne optimalizovaného zákrutu.
GFK jadrový prvok
Výplňové tlmiace prvky
PTFE vložka
Medené tienenie odolné proti skrúteniu
PUR zmes odolná proti oderu

Životnosť káblu CFROBOT8:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	Torzia max.	R min. [Koeficient x d]	R min. [Koeficient x d]
Teplota od/do [°C]	[°/m]	[°/m]	[°/m]
-25 / -15	±150	±90	±30
-15 / +60	±180	±120	±60
+60 / +70	±150	±90	±30

Technické údaje káblu CFROBOT 8

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	85 mm
\| Min. polomer ohybu, ohybný (faktor)	8 x d
\| Min. polomer ohybu, ohybný	68 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	42,5 mm
\| Teplotná reťaz e-chain®	-25°C až +70°C
\| Teplota, flexibilná	-40°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +70°C (podle DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| Dĺžka pojazdu	Samonosné až 10 m
\| v max., skrútený (rýchlosť)	180°/m
\| Krútenie	Torzia ±180°, dĺžka kábla 1 m, trieda 3
Konštrukcia káblov
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Podľa špecifikácií zbernice
\| Celkový štít	Odolný proti krúteniu, pocínovaný opletený medený štít. Pokrytie cca 80% optické
\| Vonkajší plášť	PUR zmes s nízkou priľnavosťou, bez halogénov a s vysokou odolnosťou proti oderu, prispôsobená požiadavkám energetických reťazí® e-chain (podľa DIN EN 50363-10-2)
\| Farba vonkajšieho plášťa	Oceľovo modrá (porovnateľná s RAL 5011)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Vysoko
\| Odolnosť voči olejom	Odolnosť voči oleju (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa triedy ISO 1. Materiál vonkajšieho plášťa tejto série spĺňa požiadavky CF77. UL.05.12.D – testované s IPA podľa DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 1589 a 20236, 30 V, 80°C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, FT1
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
