Koaxiálny kábel CF KOAX 1

OPÝTAŤ SA / ODOSLAŤ DOPYT

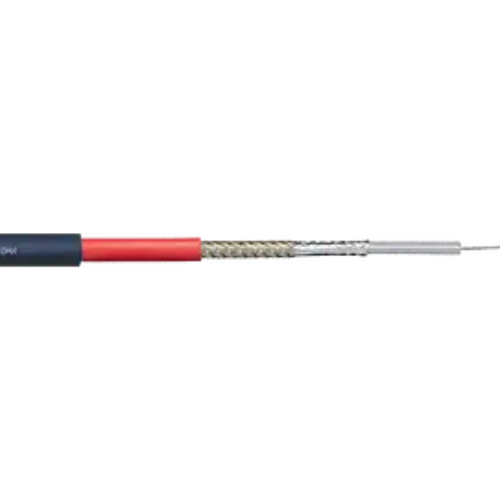

Koaxiálny kábel chainflex® CFKOAX

Vonkajší plášť TPE
Odolný proti olejom
Odolný proti bio olejom

Odolný proti UV žiareniu
Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CFKOAX:

Pre aplikácie s najvyšším zaťažením
Takmer neobmedzená odolnosť proti olejom, vrátane bio olejov
Vnútorné a vonkajšie použitie, odolný voči UV žiareniu
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 400 m a viac
Regálové zakladacie a vykladacie jednotky pre high-bay sklady, obrábacie stroje

Viacžilové, prispôsobené priemeru jedného vodiča s dĺžkou rozteče zodpovedajúcou požiadavkám na použitie v energetických reťaziach
Vinutie voe vrstvách s extrémne krátkymi rozostupmi
Pletené medené tienenie extrémne odolné voči ohybu
Opláštenie prvkov - extrudovaná zmes TPE
Vonkajší plášť - extrudovaná zmes TPE

Životnosť kábla CFKOAX:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Faktorxd]	R min. [Faktorxd]	R min. [Faktorxd]
-35 / -25	12.5	13.5	14.5
-25/+60 (CFKOAX2)	10	11	12
-25/+90 (CFKOAX1/3)	10	11	12
+60/+70 (CFKOAX2)	12.5	13.5	14.5
+90 /+100 (CFKOAX1/3)	12.5	13.5	14.5

Technické údaje kábla CFKOAX 1

Dynamické informácie
\| Min. polomeer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	45 mm
\| Min. polomer ohybu, ohybný (faktor)	8 x d
\| Min. polomer ohybu, ohybný	36 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	22,5 mm
\| Teplotná reťaz e-chain®	-35°C až +100°C
\| Teplota, flexibilná	-50°C až +100°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-55°C až +100°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	100 m/s²
\| Dĺžka pojazdu triedy	Pojazdy až 400 m a viac
\| Triedna torzia	bez krútenia
Konštrukcia káblov
\| Vodič	Viacvodičový; Priemer jedného vodiča s dĺžkou rozstupu prispôsobenou požiadavkám energetických reťazí e-chain®.
\| Izolácia jadra	Špeciálna zmes FEP (CFKoax1/3) Špeciálna zmes PE (CFKoax2)
\| Zaseknutie jadra	Jadrá navinuté v jednej vrstve s mimoriadne krátkou dĺžkou stúpania
\| Elementový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytiecca. 70%, optické cca. 90%
\| Vonkajší plášť	Vysoko flexibilná zmes TPE s nízkou priľnavosťou a extrémnou odolnosťou proti oderu, prispôsobená požiadavkám energetických reťazí e-chain®.
\| Farba vonkajšieho plášťa	Oceľovo modrá (porovnateľná s RAL 5011)
Elektrické informácie
\| Menovité napätie	500V (podľa DIN VDE 0245)
\| Skúšobné napätie	1500V (podľa DIN EN 50395)
Vlastnosti a schválenie
\| Odolnosť voči UV žiareniu	Stredne
\| Odolnosť proti olejom	Odolnosť voči olejom (podľa DIN EN 60811-404), odolnosť voči bioolejom (VDMA 24568 s Plantocut 8 S-MB testované DEA), trieda 4
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť príľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 1. Materiál vonkajšieho plášťa tejto rady vyhovuje CF9.15.07 - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
