Dátový kábel CF240.PUR

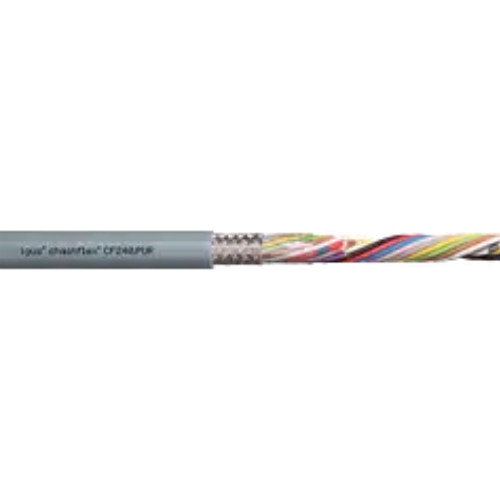

Datový kabel chainflex® CF240.PUR

  • Vnonkajší plášť kábla z PUR
  • Tienený kábel
  • Odolný voči olejom
  • Bez obsahu PVC a halogénov
  • Odolný voči vrypom
  • Oheň retardujúci
  • Odolný voči hydrolýze a mikróbom
  • Odolný voči chladiacim kvapalinám

Typické oblasti použitia CF240.PUR:

  • Pre aplikácie so stredným zaťažením
  • Takmer neobmedzená odolnosť voči olejom
  • Určené pre interiérové aj exteriérové aplikácie s priemerným slnečným žiarením
  • Samonosné dĺžky  pojazdu a až 50 m pre klzné aplikácie
  • Káble pre automatické regálové zakladacie a vyberacie jednotky, obrábacie stroje / baliace stroje, rýchlu manipuláciu, chladiace zariadenia
datový kabel CF240.PUR 1. vodič z jemných vinutých medených drôtikov
2. vinutia vo vrstvách s mimoriadne krátkym rozstupom
3. splietané medené tienenie vysoko odolné proti ohybu
4. extruzívna PUR zmes

Životnosť kábla CF240.PUR:

Garantovaná životnosť
(počet dvojzdvihov)

miliónov 7,5 miliónov 10 miliónov
Dĺžka pojazdu  < 10m  ≥ 10m  < 10m  ≥ 10m  < 10m  ≥ 10m
Teplota od/do [°C] R min. [Faktorxd] R min. [Faktorxd] R min. [Faktorxd]
-25 / -15 12.5 15 13.5 16 14.5 17
-15 / +70  10 12.5  11 13.5 12 14.5
+70 / +80  12.5 15  13.5 16 14.5 17

Technické údaje kábla CF240.PUR

Dynamické informace
Min. | Min. poloměr ohybu, řetěz e-chain (součinitel) 10 x d
Min. | Min. poloměr ohybu, řetěz e-chain
70 mm
Min. | Min. poloměr ohybu, ohebný (faktor) 8 x d
Min. | Min. poloměr ohybu, ohebný
56 mm
Min. | Min. poloměr ohybu pevný (součinitel)
5 x d
Min. | Min. poloměr ohybu, pevný
35 mm
ICON_Temperatur | Teplotní řetěz e-chain®
-25°C až +80°C
ICON_Temperatur | Teplota, flexibilní
-40°C až +80°C (podle DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
-50°C až +80°C (podle DIN EN 50305)
ICON_v-max | v max. bez podpory (rychlost)
3 m/s
ICON_v-max | v max. klouzavost (rychlost)
2 m/s
a-max | a max. (zrychlení)
20 m/s²
délka | Délka pojezdu třídy
Pojezdy až 50 m
Torze | Třídní torze
Žádné zkroucení
Konstrukce kabelů
Průvodčí | Průvodčí
Velmi jemně splétané speciální vodiče zvláště odolné proti ohybu, vyrobené z holých měděných drátů
izolace jádra | Izolace jádra
Mechanicky vysoce kvalitní směs TPE
uvíznutí jádra | Uvíznutí jádra
Jednotlivá jádra jsou navinuta ve vrstvách s krátkou roztečí
Celkový štít | Celkový štít
Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90%
vnější plášt | Vnější plášť
Nízkoadhezní, bezhalogenová a vysoce otěruvzdorná PUR směs, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-10-2)
vnější plášt | Barva vnějšího pláště
Šedé okno (srovnatelné s RAL 7040)
Elektrické informace
jmenovité napětí | Jmenovité napětí
300/300V (podle DIN VDE 0298-3)
zkušební napětí | Zkušební napětí
1500V (podle DIN EN 50395)
Vlastnosti a schválení
UV | Odolnost vůči UV záření
Středně
Icon_oil | Odolnost proti olejům
Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3
Bez silikonu | Bez silikonu
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | DOSÁHNOUT
V souladu s nařízením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
Podle směrnice 2011/65/EU (RoHS-II)
cleanroom | Čisté prostory
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF77. UL.05.12.D - testováno IPA podle normy DIN EN ISO 14644-1
CE | CE Podle směrnice 2014/35/EU
UL,CSA | UL/CSA
Styl 10493 a 20233, 300 V, 80 °C
UL ověřeno | UL ověřeno
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
Zpomalovač hoření | Zpomalovač hoření
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
DNV | DNV
Certifikát schválení typu TAE00003X3
NFPA | NFPA
Podle kapitoly 79.2018 NFPA 12-9
Pobřežní | Pobřežní
Odolnost proti MUD dle NEK 606 - stav 2009
UKCA | UKCA
V souladu s platnými předpisy Spojeného království (stav k 08/2021)
