Dátový kábel CF240

Dátový kábel chainflex® CF240

  • Vonkajší plášť z PVC
  • Tienený
  • Oheň retardujúci
  • Odolný proti olejom

Typické oblasti použitia CF240:

  • Pre aplikácie so stredným zaťažením
  • Aplikácie s miernym výskytom olejov
  • Prednostne vnútorné, ale aj vonkajšie aplikácie s okolitou teplotou > 5°C
  • Samonosné dĺžky pojazdu až do 50 m pre klzné aplikácie
  • Regálové zakladacie a vyberacie jednotky pre high-bay sklady, obrábacie stroje/baliace stroje, manipulácia, halové žeriavy

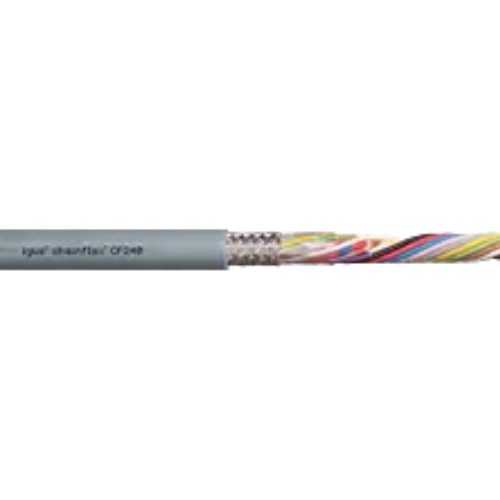

Datový kabel CF240
  1. Vodič z jemných medených drôtov
  2. Vinutie vo vrstvách s extrémne krátkou roztečou
  3. Opletené medené tienenie vysoko odolné proti ohybu
  4. Vonkajší plášť z PVC

Životnosť kábla CF240:

Garantovaná životnosť
(počet dvojzdvihov)
5 miliónov 7,5 miliónov 10 miliónov
Dĺžka pojazdu  < 10m  ≥ 10m  < 10m  ≥ 10m  < 10m  ≥ 10m
Teplota od/do [°C] R min. [Faktorxd] R min. [Faktorxd] R min. [Faktorxd]
+5 / +15 12.5 15 13.5 16 14.5 17
+15 / +60  10 12.5  11 13.5 12 14.5
+60 / +70  12.5 15  13.5 16 14.5 17

Technické údaje kábla CF 240

Dynamické informace
Min. | Min. polomer ohybu, reťaz e-chain (súčiniteľ) 10 x d
Min. | Min. polomer ohybu, reťaz e-chain
60 mm
Min. | Min. polomer ohybu, ohybný (faktor) 8 x d
Min. | Min. polomer ohybu, ohybný
48 mm
Min. | Min. polomer ohybu, pevný (súčiniteľ)
5 x d
Min. | Min. polomer ohybu, pevný
30 mm
ICON_Temperatur | Teplotný rozsah e-chain®
+5°C až +70°C
ICON_Temperatur | Teplotný rozsah, pohyblivé aplikácie
-5°C až +70°C (podľa DIN EN 60811-504)
ICON_Temperatur | Teplotný rozsah, statické aplikácie
-15°C až +70°C (podľa DIN EN 50305)
ICON_v-max | v max. bez podpory (rýchlosť)
3 m/s
ICON_v-max | v max. kĺzavosť (rýchlosť)
2 m/s
a-max | a max. (zrýchlenie)
20 m/s²
délka | Dĺžka pojazdu triedy
Pojazdy až 50 m
Torze | Trieda torzie
Žiadne skrútenie
Konštrukcia káblov Žily vinuté v jednej vrstve v krátkej dĺžke skrutu
Průvodčí | Vodič
Velmi jemne splietané špeciálne vodiče obzvlášť odolné voči ohybu, vyrobené z holých medených drôtikov
izolace jádra | Izolácia žíl
Mechanicky vysoko kvalitná zmes TPE
uvíznutí jádra | Splietanie žíl
Jednotlivé jadrá sú vinuté vo vrstvách s krátkou roztečou
Celkový štít | Celkové tienenie
Extrémne pružné opletanie z pocínovaných medených drôtikov. Krytie cca 70% lineárne, cca 90% optické
vnější plášt | Vonkajší plášť
Zmes s nízkou priľnavosťou na báze PVC, prispôsobená požiadavkám na použitie v energetických reťaziach (podľa DIN EN 50363-4-1)
vnější plášt | Farba vonkajšieho plášťa
Strieborno-šedá (podobná s RAL 7001)
Elektrické informácie
jmenovité napětí | Menovité napätie
300/300V (podľa DIN VDE 0298-3)
zkušební napětí | Testovacie napätie
1500V (podľa DIN EN 50395)
Vlastnosti a schválenia
UV | Odolnosť voči UV žiareniu
Žiadna
Icon_oil | Odolnosť voči olejom
Odolnosť voči olejom (podľa DIN EN 50363-4-1), trieda 2
Bez silikonu | Bez silikónov
Bez obsahu silikónov, ktoré môžu ovplyvňovať priľnavosť náterov (podľa PV 3.10.7 – stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | REACH
V súlade s nariadením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
Podľa smernice 2011/65/EU (RoHS-II)
cleanroom | Čisté prostory
Podľa ISO triedy 1, materiál/kábel testovaný IPA podľa normy DIN EN ISO 14644-1
CE | CE Podľa smernice 2014/35/EU
UL,CSA | UL/CSA
Typ 10493 a 2464, 300 V, 80 °C
UL ověřeno | UL overené
Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 42 mesiacov společnosti igus založená na 2 miliardách skúšobných cyklov ročne"
Zpomalovač hoření | Oheň retardujúci
Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
NFPA | NFPA
Podľa kapitoly 79.2018 NFPA 12-9
UKCA | UKCA
V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
