Dátový kábel CF211.PUR

OPÝTAŤ SA / ODOSLAŤ DOPYT

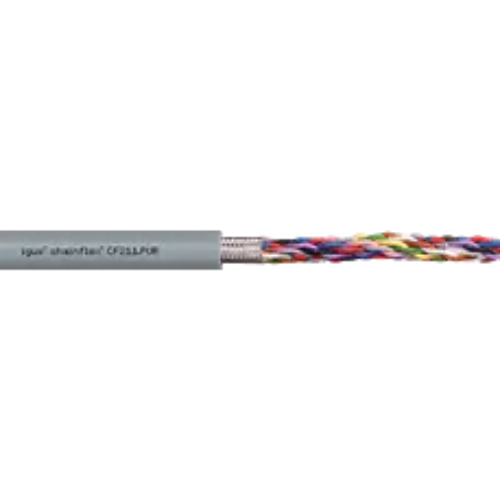

Dátový kábel chainflex® CF211.PUR

Vonkajší plášť PUR
Tienený twistovaný pár
Odolný proti olejom
Odolný proti vrypom

Bez obsahu PVC a halogenov
Oheň retardujúci
Odolný proti chladiacim kvapalinám
Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CF211.PUR:

Pre aplikácie s vysokým zaťažením
Takmer neobmedzená odolnosť proti olejom
Vnútorné a vonkajšie použitie pri priemernom slnečnom žiarení
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 100 m
Obrábacie stroje/obrábacie jednotky, regálové zakladacie a odnímateľné jednotky pre high-bay sklady, baliaci priemysel, pre rýchlu manipuláciu, sektor chladiacich systémov

Vodič z jemných vinutých medených drôtov
Jadrový prvok zaručujúci pevnosť v ťahu
Pletená šnúra s vysokou pevnosťou v ťahu
Zosilnená, extrudovaná zmes

Životnosť kábla CF211.PUR:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-25 / -15	10	11	12
-15 / +70	7.5	8.5	9.5
+70 / +80	10	11	12

Technické údaje káblu CF 211.PUR

Dynamické informace
\| Min. polomer ohybu, reťaz e-chain (koeficient)	7,5 x h
\| Min. polomer ohybu, reťaz e-chain	86,25 mm
\| Min. polomer ohybu, ohybný (faktor)	6 x d
\| Min. polomer ohybu, ohybný	69 mm
\| Min. polomer ohybu pevný (faktor)	4 x d
\| Min. polomer ohybu, pevný	46 mm
\| Teplotná reťaz e-chain®	-25°C až +80°C
\| Teplota, flexibilná	-40°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	5 m/s
\| v max. kĺzavosť (rýchlosť)	3 m/s
\| a max. (zrýchlenie)	50 m/s²
\| Dĺžka pojazdu triedy	Samonosné vzdialenosti a až 100 m pre posuvné aplikácie
\| Trieda torzie	Bez krútenia
Konštrukcia káblu
\| Vodič	Veľmi jemne spletené špeciálne vodiče, obzvlášť odolné voči ohybu, vyrobené z holých medených drôtov.
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá sú skrútené v pároch s krátkymi dĺžkami rozostupu, páry jadier sú potom navinuté s krátkymi dĺžkami rozostupu.
\| Celkový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca. 70%, optické cca. 90%
\| Vonkajší plášť	PUR zmes s nízkou priľnavosťou, bez halogénov a s vysokou odolnosťou proti oderu, prispôsobená požiadavkám energetických reťazí® e-chain (podľa DIN EN 50363-10-2)
\| Farba vonkajšieho plášťa	Šedé okno (porovnateľné s RAL 7040)
Elektrické informace
\| Jmenovité napětí	300/300V (podle DIN VDE 0298-3)
\| Zkušební napětí	1500V (podle DIN EN 50395)
Vlastnosti a schválenie
\| Odolnosť voči UV žiareniu	Stredne
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 1. Materiál vonkajšieho plášľa tejto rady vyhovuje CF77. UL.05.12.D - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Styl 10493 a 20233, 300 V, 80 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov společnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| DNV	Certifikát schválenia typu TAE00003X3
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| Pobrežný	Odolnosť proti MUD podľa NEK 606 - stav 2009
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
