Dátový kábel CF211

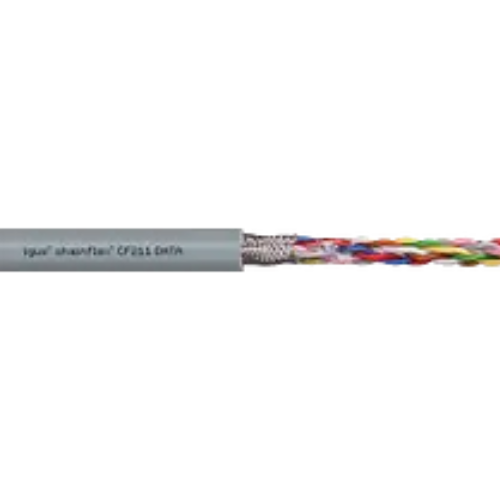

Dátový kábel chainflex® CF211

  • Vonkajší plášť z PVC
  • Tienený dátový kábel
  • Párovo pletený
  • Odolný voči olejom
  • Oheň retardujúci kábel

Typické oblasti použitia:

  • dátové káble určené pre náročné prevádzkové podmienky
  • vhodný pre aplikácie bez výskytu olejov
  • dátové káble výrobcom prednostne určené pre interiérové aplikácie, ale aj pre exteriérové aplikácie pri teplotách > 5°C
  • obzvlášť vhodné káble pre samonosné a klzné pojazdy do 100 m
  • vhodné pre automatické regálové zakladacie a vyberacie jednotky, obrábacie stroje/ baliace stroje, manipuláciu, interiérové žeriavy
datový kabel CF211
  1. Žilový prvok zaručujúci pevnosť v ťahu.
  2. Špeciálny vodič s jemnými drôtmi.
  3. Po 2 vodičoch, vinutých s krátkymi rozstupmi.
  4. Splietané medené tienenie vysoko odolné proti ohybu.
  5. Extruzívna PVC zmes

Životnosť kábla CF211:

Garantovaná životnosť
(počet dvojzdvihov)
5 miliónov 7,5 miliónov 10 miliónov
Teplota od/do [°C]
R min. [Faktorxd]
R min. [Faktorxd]
R min. [Faktorxd]
-25 / -15 10 11 12
-15 / +70  7,5  8,5 9,5
+70 / +80  10  11 12

Technické údaje kábla CF 211

Dynamické informácie
Min. | Min. polomer ohybu, retaz e-chain (súčiniteľ) 7,5 x h
Min. | Min. polomer ohybu,  reťaz e-chain
37,5 mm
Min. | Min. polomer ohybu, ohybný (faktor) 6 x d
Min. | Min. polomer ohybu, ohybný
30 mm
Min. | Min. polomer ohybu, pevný (súčiniteľ)
4 x d
Min. | Min. polomer ohybu, pevný
20 mm
ICON_Temperatur | Teplotný rozsah e-chain®
+5°C až +70°C
ICON_Temperatur | Teplotný rozsah, pohyblivé aplikácie
-5°C až +70°C (podľa DIN EN 60811-504)
ICON_Temperatur | Teplotný rozsah, statické aplikácie
-15°C až +70°C (podľa DIN EN 50305)
ICON_v-max | v max. bez podpory (rýchlosť)
5 m/s
ICON_v-max | v max. kĺzavosť (rýchlosť)
3 m/s
a-max | a max. (zrýchlenie)
50 m/s²
délka | Dĺžka pojazdu triedy
Samonosné vzdialenosti a až 100 m pre klzné aplikáce
Torze | Trieda torzie
Žiadne skrútenie
Konštrukcia káblov
Průvodčí | Vodič
Velmi jemně splétané speciální vodiče zvláště odolné proti ohybu, vyrobené z holých měděných drátů
izolace jádra | Izolácia žíl
Mechanicky vysoce kvalitní směs TPE
uvíznutí jádra | Splietanie žíl
Každé 2 žily pletené v pároch v krátkych dĺžkach skrutu, vodičové páry tiež splietané v krátkych skrutoch
Celkový štít | Celkové tienenie
Extrémně pružné pocínované pletené tienenie, vysoko odolané proti ohybu. Krytie cca 70  % lineárne, cca 90 % optické.
vnější plášt | Vonkajší plášť
Zmes na báze PVC, s nízkou priľnavosťou, vysoko odolná voči oteru, výrobcom prispôsobená požiadavkám na použitie v energetických reťaziach (podľa DIN EN 50363-4-1).
vnější plášt | Farba vonkajšieho plášťa
Strieborno-šedá (podobná RAL 7040)
Elektrické informácie
jmenovité napětí | MJmenovité napätie
300/300V (podľa DIN VDE 0298-3)
zkušební napětí | Testovacie napätie
1500V (podľa DIN EN 50395)
Vlastnosti a schválenie
UV | Odolnosť voči UV žiareniu
Středně
Icon_oil | Odolnosť voči olejom
Odolnosť proti voči olejom (podľa DIN EN 50363-4-1), trieda 2
Bez silikonu | Bez silikónov
Bez obsahu silikónov, ktoré môžu ovplyvňovať priľnavosť náterov (podľa PV 3.10.7 – stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | REACH
V súlade s nariadením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
Podľ smernice 2011/65/EU (RoHS-II)
cleanroom | Čisté prostory
Podľa ISO triedy 1, materiál/kábel testovaný IPA podľa normy DIN EN ISO 14644-1
CE | CE Podľa smernice 2014/35/EU
UL,CSA | UL/CSA
Typ 10493 a 2464, 300 V, 80 °C
UL ověřeno | UL
Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 42 mesiacov společnosti igus založená na 2 miliardách skúšobných cyklov ročne"
Zpomalovač hoření | Oheň retardujúci
Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
NFPA | NFPA
Podľa kapitoly 79.2018 NFPA 12-9
UKCA | UKCA
V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
