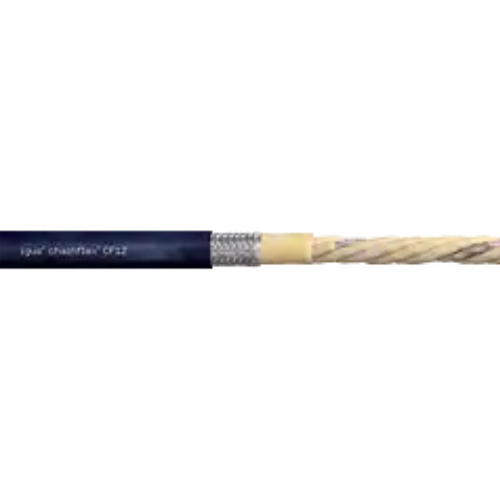

Dátový kábel chainflex® CF12

Vonkajší plášť TPE
Dvojnásobné tienenie
Odolný proti olejom

Odolný proti bio olejom
Bez obsahu PVC a halogénov
Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CF12:

Pre aplikácie s najvyšším zaťažením
Takmer neobmedzená odolnosť proti olejom, vrátane bio olejov
Vnútorné a vonkajšie použitie, odolné proti UV žiareniu
Regálové zaklaadacie a vykladacie jednotky pre high-bay sklady, obrábacie stroje/obrábacie jednotky, pre rýchlu manipuláciu
Špeciálne pre vysokú elektromagnetickú kompatibilitu (EMC)

Pletený kábel s jemnými drôtmi, obzvlášť odolný voči ohybu
Tlakovo extrudovaný plášťový prvok
Pletené medené tienenie, obzvlášť odolné voči ohybu
Základný prvok siete zabezpečujúci pevnosť v ťahu
Párové opletené vodiče navinuté v krátkych intervaloch
Zosilnený, extrudovaný
Vysoko ohybný vinutý oceľový drôt
Extrudovaná zmesTPE

Životnosť káblu C12:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	12,5 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-35 / -25	12.5	13.5	14.5
-25 / +90	10	11	12
+90 / +100	12.5	13.5	14.5

Technické údaje kábla CF 12

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	225 mm
\| Min. polomer ohybu, ohybný (faktor)	8 x d
\| Min. polomer ohybu, ohybný	180 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	112,5 mm
\| Teplotnáá reťaz e-chain®	-35°C až +100°C
\| Teplota, flexibilná	-50°C až +100°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-55°C až +100°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	6 m/s
\| a max. (zrýchlenie)	100 m/s²
\| Dĺžka pojazdu triedy	pojazdy až 400 m a viac
\| Triedna torzia	Bez skrútenia
Konštrukcia káblov
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá sú skrútené v pároch s krátkymi dĺžkami stúpania, páry jadier sú potom navinuté s krátkymi dĺžkami stúpania.
\| Vútorná bunka	TPE zmes prispôsobená požiadavkám energetických reťazí e-chain®
\| Celkový štít	Vysoko flexibilný štít vyrobený z opletenia z pozinkovaného oceľového drôtu. Lineárne pokrytie cca. 70%, optické cca. 90%
\| Elementový štít	Extrémne pružné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca. 70%, optické cca. 90%
\| Vonkajší plášť	Vysoko flexibilná zmes TPE s nízkou priľnavosťou a extrémnou odolnosťou proti oderu, prispôsobená požiadavkám energetických reťazí e-chain®.
\| Farba vonkajšieho plášťa	Oceľovo modrá (porovnateľná s RAL 5011)
Elektrické informácie
\| Menovité napätie	300/300V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	1500V (podľa DIN EN 50395)
Vlastnosti a schválenie
\| Odolnosť voči UV žiareniu	Žiadne
\| Odolnosť proti olejom	Odolný voči olejom (podľa DIN EN 60811-404), odolný voči bioolejom (podľa VDMA 24568 s Plantocut 8 S-MB testovaným DEA), trieda 4
\| Bez silikónu	Bez silikoónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa triedy ISO 1. Materiál vonkajšieho plášťa tejto série spĺňa požiadavky CF9.15.07 – testované IPA podľa DIN EN ISO 14644-1.
\| CE	Podľa smernice 2014/35/EU
\| UL AWM	Štýl 11884 a 22357, 300 V, 90 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročně"
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
