Dátový kábel CF112

OPÝTAŤ SA / ODOSLAŤ DOPYT

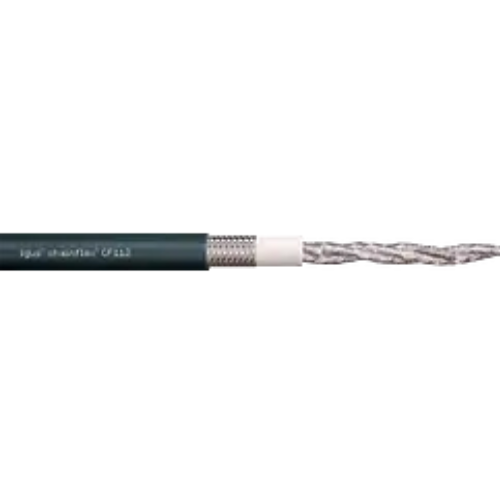

Dátový kábel chainflex® CF112

Vonkajší plášť PUR
Dvojnásobné tienenie
Twistované páry
Odolný proti olejom
Odolný proti chladiacim kvapalinám

Odolný proti vrypom
Bez obsahu PVC a halogénov
Oheň retardujúci
Odolný proti hydrolýze a mikrorganizmom

Typické oblasti použitia CF112:

Pre aplikácie s najvyšším zaťažením
Takmer neobmedzená odolnosť proti olejom
Vnútorné a vonkajšie použitie pri priemernom slnečnom žiarení
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 100 m
Obrábacie centrá/obrábacie jednotky, regálové zakladacie a vykladacie jednotky pre high-bay sklady, baliaci priemysel, pre rýchlu manipuláciu, sektor chladiacich systémov

Pletený kábel s jemnými drôtmi, obzvlášť odolný voči ohybu
Medené tienenie kábla, obzvlášť odolné voči ohybu
Sieťový prvok s jadrom zabezpečujúcim pevnosť v ťahu
Párové opletenie vodičov navinutých v krátkych intervaloch
Zosilnené, extrudované
Opletené medené tienenie odolné voči ohybu
Extrudovaná PUR zmes

Životnosť káblu CF112:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-25 / -15	12.5	13.5	14.5
-15 / +70	10	11	12
+70 / +80	12.5	13.5	15.5

Technické údaje kábla CF112

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	145 mm
\| Min. polomer ohybu, ohybný (faktor)	8 x d
\| Min. polomer ohybu, ohybný	116 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	72,5 mm
\| Teplotná reťaz e-chain®	-25°C až +80°C
\| Teplota, flexibilná	-40°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s²
\| Dĺžka pojazdu triedy	Samonosné vzdialenosti a až 100 m pre klzné aplikácie
\| Triedna torzia	Bez krútenia
Konštrukcia káblov
\| Vodič	Veľmi jemne spletené špeciálne vodiče, obzvlášť odolné voči ohybu, vyrobené z holých medených drôtov.
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá sú skrútené v pároch s krátkymi dĺžkami kroku, páry jadier sú potom navinuté s krátkymi dĺžkami kroku.
\| Vnútorná bunka	TPE zmes prispôsobená požiadavkám energetických reťazí e-chain®
\| Celkový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca. 70%, optické cca. 90%
\| Elementový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca. 70%, optické cca. 90%
\| Vonkajší plášť	Nízkoadhezní, bezhalogenová a vysoce otěruvzdorná PUR směs, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-10-2)
\| Farba vonkajšieho plášťa	Antracitovo šedá (porovnateľná s RAL 7016)
Elektrické informácie
\| Menovité napätie	300/300V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	1500V (podľa DIN EN 50395)
Vlastnosti a schválenie
\| Odolnosť voči UV žiareniu	Vysoko
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónu	Bez silikóonu, kteorý môůže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 1. Materiál vonkajšieho plášťa tejto rady vyhovuje CF77.UL.05.12.D - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10493 a 20233, 300 V, 80 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročně"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Plameň kábla, VW-1, FT1, FT2/Horizontálny plameň
\| DNV	Certifikát schválenia typu TAE00003X3
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| Pobrežný	Odolnosť proti MUD podľa NEK 606 - stav 2009
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
