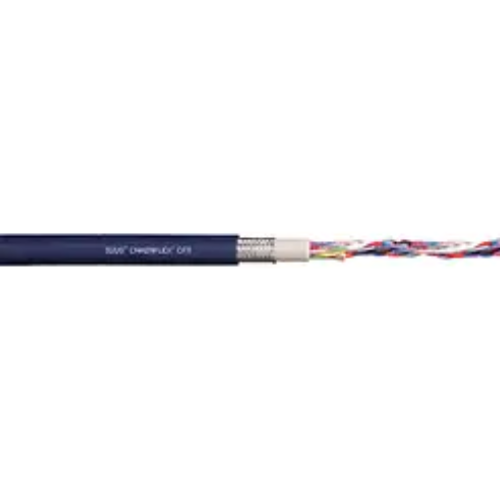

Dátový kábel chainflex® CF11

Vonkajší plášť TPE
Tienený
Twistovaný pár
Odolný proti olejom

Odolný proti bio olejom
Bez obsahu PVC a halogénov
Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CF11:

Pre aplikáciu s najvyšším zaťažením
Takmer neobmedzená odolnosť proti olejom, vrátane bio olejov
Vnútorné a vonkajšie použitie, odolné proti UV žiareniu
Samonosné pojazdy a posuvné aplikácie do dĺžky pojazdu až 400 m a viac
Regálové zakladacie a odnímateľné jednotky pre high-bay sklady, obrábacie stroje/obrábacie jednotky, pre rýchlu manipuláciu, čisté priestory, vkladanie polovodičov, prístavné žeriavy, vonkajšie žeriavy, aplikácie pri nízkych teplotách

Pletený kábel s jemnými drôtmi, obzvlášť odolný voči ohybu
Párové opletené vodiče navinuté v krátkych intervaloch
Vystužené, extrudované
Medené tienenie, vysoko odolné proti ohybu
Extrudovaná zmes TPE

Životnosť káblu CF11:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	12,5 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-35 / -25	7.5	8.5	9.5
-25 / +90	6.8	7.5	8.5
+90 / +100	7.5	8.5	9.5

Technické údaje káblu CF 11

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	6,8 x h
\| Min. polomer ohybu, reťaz e-chain	85 mm
\| Min. polomer ohybu, ohybný (faktor)	5 x d
\| Min. polomer ohybu, ohybný	62,5 mm
\| Min. polomer ohybu pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	50 mm
\| Teplotná reťaz e-chain®	-35°C až +100°C
\| Teplota, flexibilná	-50°C až +100°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-55°C až +100°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	6 m/s
\| a max. (zrýchlenie)	100 m/s²
\| Dĺžka pojazdu triedy	pojazdy až 400 m a viac
\| Triedna torzia	Bez skrútenia
Konštrukcia kábla
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE
\| Zaseknutie jadra	Jadrá sú skrútené v pároch s krátkymi dĺžkami kroku, páry jadier sú potom navinuté s krátkymi dĺžkami kroku.
\| Vnútorná bunka	TPE zmes prispôsobená požiadavkám energetických reťazí e-chain®
\| Celkový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca. 70%, optické cca. 90%
\| vonkajší plášť	Vysoko flexibilná zmes TPE s nízkou priľnavosťou a extrémnou odolnosťou proti oderu, prispôsobená požiadavkám energetických reťazí e-chain®.
\| Farba vvonkajšieho plášťa	Oceľovo modrá (porovnateľná s RAL 5011)
Elektrické informácie
\| menovité napätie	300/300V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	500V
Vlastnosti a schválenie
\| Odolnosť voči UV žiareniu	Vysoko
\| Odolnosť proti olejom	Odolný voči olejom (podľa DIN EN 60811-404), odolný voči bioolejom (podľa VDMA 24568 s Plantocut 8 S-MB testovaným DEA), trieda 4
\| Bez silikónu	Bez silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa ISO triedy1. Materiál vonkajšieho plášťa tejto rady vyhovuje CF29.15.07 - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL AWM	Štýl 11884 a 22357, 300 V, 90 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročně"
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
