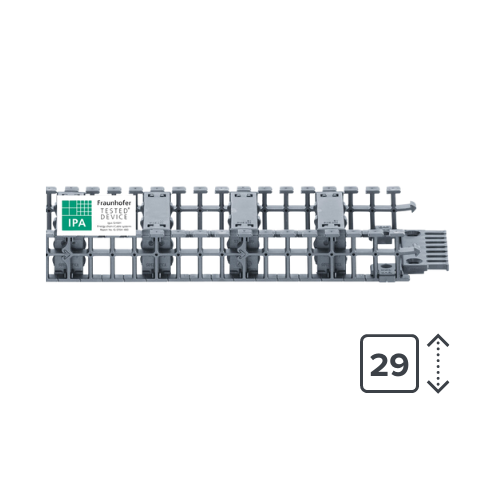

Energetická reťaz e-chain® séria T3.29

Séria T3.29 je vhodná pre nasledujúce typy aplikácií:

  • Vertikálne: závesné aplikácie, stojace aplikácie
  • Horizontálne: samonosné aplikácie do ≤ 1,5 m
  • Kruhový pohyb: rotačné aplikácie sú možné, môže byť potrebné opracovanie (opracovanie je vždy potrebné pri rotačných uhloch od 180°)
Kedy použiť: Kedy zvoliť inú:
  • ak potrebujete veľmi ľahkú a cenovo výhodnú reťaz s vnútornou výškou 29 mm
  • pre vnútornú šírku až do 140 mm
  • pre samonosné dĺžky až do 1,45 m a hmotnosť náplne až do 1,0 kg/m
  • ak potrebujete reťaz pre vysoké zrýchlenie a rýchlosti
  • ak vyžadujete reťaz s takmer žiadnym polygonálnym efektom
  • pre malé polomery ohybu a najmenšie inštalačné priestory
  • keď je požadované rýchle a jednoduché plnenie a zostava
  • pre minimálny oter, vhodné pre cleanroom - čisté priestory
Serie_T3.29_příčný řez

 Vútorná šírka Bi: 30 až 120 mm
Polomrr ohybu R: 38 mm
Rozteč: 22 mm každý článok = 46 článkov / m (1005 mm)
Nepodeprena delka T3.29

Samonosný pojazd
Závislosť samonosných pojazdov na dodatočnom zaťažení.
Os X: samonosný pojazd v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžlka pojazdu S v m
FLB = bez podpory s prípustným previsom
FLG = bez podopretia s priamou hornou vetvou

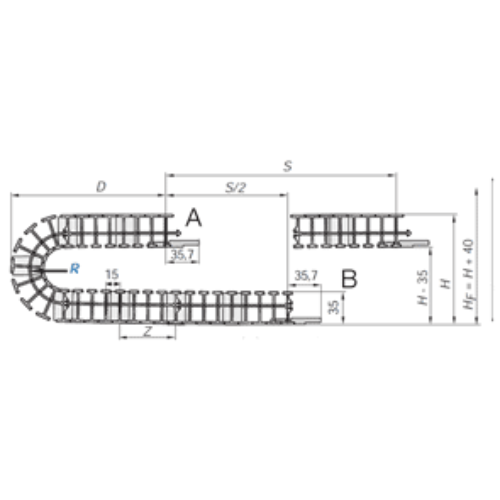

Pojezd T3.29

 A = pohyblivý koniec
B = pevný koniec
Rozteč: 15 mm
Články na m: 67 článkov / 1005 mm
Pojazd: S
Dĺžka reťaze = S/2 + K
Rozmerová rada reťaze T3.29
Obj. číslo Bi [mm] Ba [mm] R [mm] polomer ohybu
T3.29.030.R.0 30 55 038
T3.29.040.R.0
 40 65 038
T3.29.050.R.0
 50 75 038
T3.29.060.R.0
 60 85 038
T3.29.070.R.0
 70 95 038
T3.29.080.R.0
 80 105 038
T3.29.090.R.0
 90 115 038
T3.29.100.R.0
 100 125 038
T3.29.110.R.0
 110 135 038
T3.29.120.R.0
 120 145 038
T3.29.140.R.0
 140 165 038
R 038
H 216
D 11
K 210

Séria T3.29

🔑 Objednávací kľúč
T3.29.030.038.0
T3.29.040.038.0
T3.29.050.038.0
T3.29.060.038.0
T3.29.070.038.0
T3.29.070.038.0.LBT
T3.29.080.038.0
T3.29.090.038.0
T3.29.100.038.0
T3.29.110.038.0
T3.29.120.038.0
T3.29.140.038.0
T3.29.140.038/055.0
