Energetická reťaz e-chain séria E2i.48/E2.48

Energetické reťaze série E2i.26/E2.26 systému energetickej reťaze E2.1 sa vyznačuje dlhou životnosťou, obzvlášť tichým chodom, jednoduchým plnením a inštaláciou.

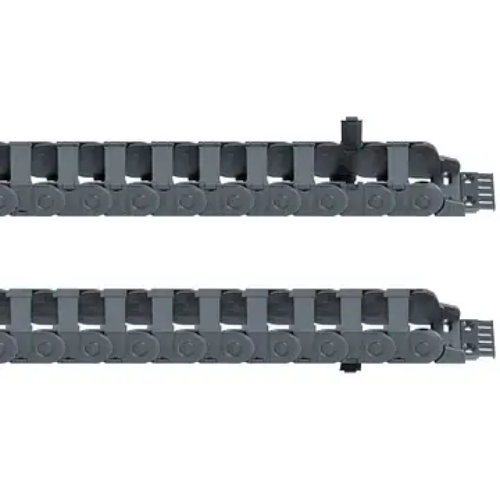

Séria E2i.48 - otvárateľné spojnice na vnútornom polomere ohybu z obidvoch strán

Séria E2.48 - otvárateľné spojnice na vonkajšom polomere ohybu z obidvoch strán


Certifikáty a normy: RoHS 2 2011_65_EU REACH

série E2.48_E2i.48 Vnútorná šírka: 50 mm
Polomer ohybu R: 75 až 300 mm
série E2.48,E2i.48 diagramm

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosná dĺžka v m Os FLB/FLG
Os Y: Hmotnosť náplne v kg/m
Dolná stupnica: Pojazd S v m
FLB = Samonosná s povoleným priehybom
FLG = Samonosný s priamou hornou vetvou

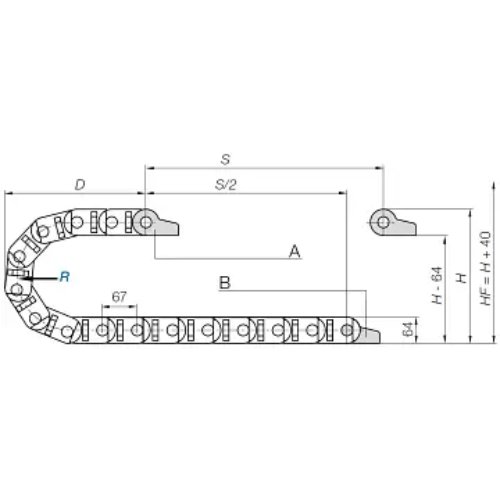

Serie_E2.48, E2i.48 výkres A = pohyblivý koniec
B = pevný koniec
Rozteč: 67 mm
Počet článkov na m: 15
Pojazd: S
Dĺžka reťaze: LK = S/2 + K


Rozmerová rada reťazí série E2i.48/E2.48

Obj. číslo  Bi
[mm]		 Ba
[mm]		 R [mm] polomer ohybu
E2i.48.075.R.0 75 97 075 100 125 150 175 200 250 300
E2i.48.100.R.0
 100 122 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.115.R.0
 115 137 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.125.R.0
 125 147 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.150.R.0
 150 172 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.175.R.0
 175 197 075
 100
 125
 150
 175
 200
 250 300
E2i.48.200.R.0
 200 222 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.225.R.0
 225 247 075
 100
 125
 150
 175
 200
 250
 300
E2i.48.250.R.0
 250 272 075
 100
 125
 150
 175
 200
 250
 300
R 075 100 125 150 175 200 250 300
H 214 264 314 364 414 464 564 664
D 208 233 258 283 308 333 383 433
K 370 450 530 610 685 765 920 1080
Kedy použiť: Kedy zvoliť inú:
  • jednoduché otváranie z obidvoch strán
  • väčšia pevnosť pre samonosné pojazdy
  • dlhšia životnosť pre klzných pojazdov
  • integrovaná mriežka pre vnútorné delenie v 2,5 mm rozstupoch
  • šetrná ku káblom vďaka hladkému povrchu článokv
  • tichý chod vďaka integrovanej brzde
  • keď sa vyžaduje ľahká, cenovo výhodná reťaz e-chain®
    » séria E4.1L
  • ak je potrebná ešte vyššia pevnosť energetickej reťaze
    » séria E4.1L
  • pre veľmi jednoduché aplikácie s potrebou rýchleho plnenia
    » easy chain®

Objednávací kľúč
