Energetická reťaz séria E2.26 / E2i.26
OPÝTAŤ SA / ODOSLAŤ DOPYT
Na stiahnutie

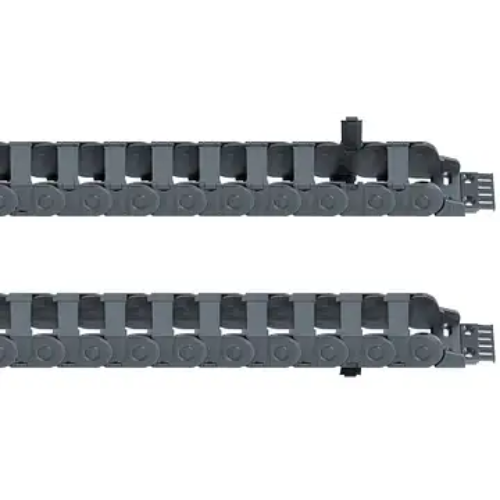

Energetická reťaz e-chain® séria E2i.26/E2.26

Energetické reťaze série E2i.26/E2.26 systému energetickej reťaze E2.1 sa vyznačuje dlhou životnosťou, obzvlášť tichým chodom, jednoduchým plnením a inštaláciou.

Séria E2i.26 - otvárateľné spojnice na vnútornom polomere ohybu z obidvoch strán

Séria E2.26 - otvárateľné spojnice na vonkajšom polomere ohybu z obidvoch strán


Certifikáty a normy: RoHS 2 2011_65_EU REACH

série E2.26_E2i.26

Vnútorná šírka Bi: 25 mm
Polomery ohybu R: 48 až 250 mm
Rozteč: 46 mm na článok = 22 článkov / m
série E2i.26,E2.26 Diagramm

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosná dĺžka v m Os FLB/FLG
Os Y: Hmotnosť náplne v kg/m
Dolná stupnica: Pojazd S v m
FLB = Samonosná s povoleným priehybom
FLG = Samonosný s priamou hornou vetvou

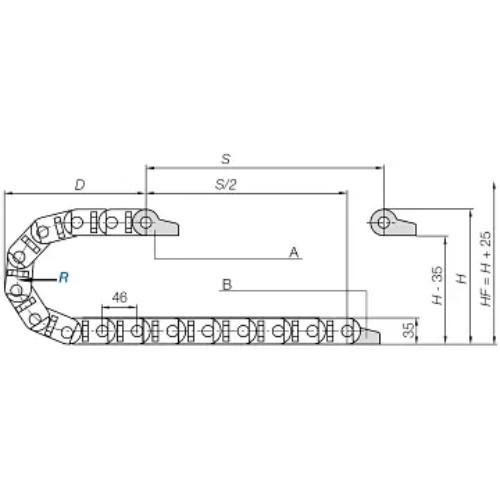

série E2i.26,E2.26 výkres

A = pohyblivý koniec,
B = pevný koniec
Rozteč: 46 mm
Počet článkov na m: 22
Pojazd: S
Dĺžka reťaze = S/2 +K

Rozmerová rada reťaze série E2i.26/E2.26

Obj. číslo

Bi
[mm]

Ba
[mm]

 R [mm] polomer ohybu
E2i.26.025.R.0 25 42 048 055 075 100 125 150 175 200 225
E2i.26.038.R.0 38 55 048
 055
 075
 100
 125
 150
 175
 200
 225
E2i.26.057.R.0
 57 74 048
 055
 075
 100
 125
 150
 175
 200
 225
E2i.26.077.R.0
 77 94 048
 055
 075
 100
 125
 150
 175
 200
 225
E2i.26.089.R.0
 89 106 048
 055
 075
 100
 125
 150
 175
 200
 225
E2i.26.103.R.0
 103 120 048
 055
 075
 100
 125
 150
 175
 200
 225
R 048 055 075 100 125 150 175 200 225 250
H 131 145 185 235 285 335 385 435 485 535
D 135 142 162 187 212 237 262 287 312 337
K 245 265 330 410 485 565 645 725 800 880
Kedy použiť: Kedy zvoliť inú:
  • jednoduché otváranie
  • v§čšia pevnosť pre samonosné pojazdy
  • dlhšia životnosť pre klzných pojazdov
  • integrovaná mriežka pre vnútorné delenie v 2,5 mm rozstupoch
  • šetrná ku káblom vďaka hladkému povrchu článokv
  • tichý chod vďaka integrovanej brzde
  • kompletný sortiment vnútorného delenia
  • keď sa vyžaduje ľahká, cenovo výhodná reťaz e-chain®
    » séria E4.1L
  • ak je potrebná ešte vyššia pevnosť energetickej reťaze
    » séria E4.1L
  • pre veľmi jednoduché aplikácie s potrebou rýchleho plnenia
    » easy chain®

Objednávací kľúč

🔑 Objednávací kľúč E2i.26 🔑 Objednávací kľúč E2.26
E2I.26.025.048.0 E2.26.025.048.0
E2I.26.025.055.0 E2.26.025.055.0
E2I.26.025.075.0 E2.26.025.075.0
E2I.26.025.100.0 E2.26.025.100.0
E2I.26.025.125.0 E2.26.025.125.0
E2I.26.025.150.0 E2.26.025.150.0
E2I.26.025.175.0 E2.26.025.175.0
E2I.26.025.200.0 E2.26.025.200.0
E2I.26.025.225.0 E2.26.025.225.0
E2I.26.025.250.0 E2.26.025.250.0
E2I.26.038.048.0 E2.26.038.048.0
E2I.26.038.055.0 E2.26.038.055.0
E2I.26.038.075.0 E2.26.038.075.0
E2I.26.038.100.0 E2.26.038.100.0
E2I.26.038.125.0 E2.26.038.125.0
E2I.26.038.150.0 E2.26.038.150.0
E2I.26.038.175.0 E2.26.038.175.0
E2I.26.038.200.0 E2.26.038.200.0
E2I.26.038.225.0 E2.26.038.225.0
E2I.26.038.250.0 E2.26.038.250.0
E2I.26.057.048.0 E2.26.057.048.0
E2I.26.057.055.0 E2.26.057.055.0
E2I.26.057.075.0 E2.26.057.075.0
E2I.26.057.100.0 E2.26.057.100.0
E2I.26.057.125.0 E2.26.057.125.0
E2I.26.057.150.0 E2.26.057.150.0
E2I.26.057.175.0 E2.26.057.175.0
E2I.26.057.200.0 E2.26.057.200.0
E2I.26.057.225.0 E2.26.057.225.0
E2I.26.057.250.0 E2.26.057.250.0
E2I.26.077.048.0 E2.26.077.048.0
E2I.26.077.055.0 E2.26.077.055.0
E2I.26.077.075.0 E2.26.077.075.0
E2I.26.077.100.0 E2.26.077.100.0
E2I.26.077.125.0 E2.26.077.125.0
E2I.26.077.150.0 E2.26.077.150.0
E2I.26.077.175.0 E2.26.077.175.0
E2I.26.077.200.0 E2.26.077.200.0
E2I.26.077.225.0 E2.26.077.225.0
E2I.26.077.250.0 E2.26.077.250.0
E2I.26.089.048.0 E2.26.089.048.0
E2I.26.089.055.0 E2.26.089.055.0
E2I.26.089.075.0 E2.26.089.075.0
E2I.26.089.100.0 E2.26.089.100.0
E2I.26.089.125.0 E2.26.089.125.0
E2I.26.089.150.0 E2.26.089.150.0
E2I.26.089.175.0 E2.26.089.175.0
E2I.26.089.200.0 E2.26.089.200.0
E2I.26.089.225.0 E2.26.089.225.0
E2I.26.089.250.0 E2.26.089.250.0
E2I.26.103.048.0 E2.26.103.048.0
E2I.26.103.055.0 E2.26.103.055.0
E2I.26.103.075.0 E2.26.103.075.0
E2I.26.103.100.0 E2.26.103.100.0
E2I.26.103.125.0 E2.26.103.125.0
E2I.26.103.150.0 E2.26.103.150.0
E2I.26.103.175.0 E2.26.103.175.0
E2I.26.103.200.0 E2.26.103.200.0
E2I.26.103.225.0 E2.26.103.225.0
E2I.26.103.250.0 E2.26.103.250.0

E2.26.125.048.0

E2.26.125.055.0

E2.26.125.075.0

E2.26.125.100.0

E2.26.125.125.0

E2.26.125.150.0

E2.26.125.175.0

E2.26.125.200.0

E2.26.125.225.0

E2.26.125.250.0
