Séria E2.38 / E2i.38

Energetická reťaz séria E2.38 / E2i.38
OPÝTAŤ SA / ODOSLAŤ DOPYT
Na stiahnutie

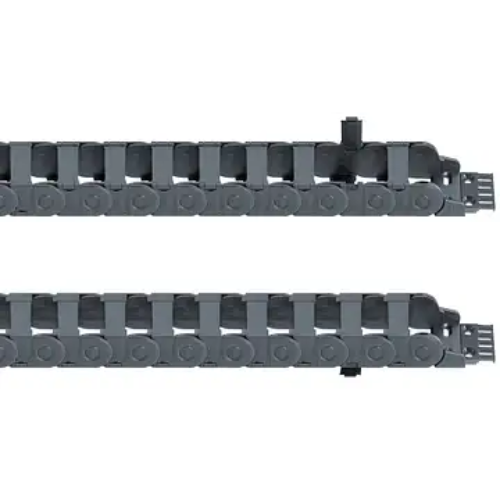

Energetická reťaz e-chain® séria E2i.38/E2.38

Energetické reťaze série E2i.26/E2.26 systému energetickej reťaze E2.1 sa vyznačuje dlhou životnosťou, obzvlášť tichým chodom, jednoduchým plnením a inštaláciou.

Séria E2i.38 - otvárateľné spojnice na vnútornom polomere ohybu z obidvoch strán

Séria E2.38 - otvárateľné spojnice na vonkajšom polomere ohybu z obidvoch strán

Certifikáty a normy: RoHS 2 2011_65_EU REACH

série E2.38_E2i.38

Vnútorná šírka Bi: 50 mm
Polomer ohybu R: 63 až 250 mm

Rozteč: 56 mm na článok = 18 článkov / m
série E2i.38,E2.38 Diagramm

Samonosné pojazdy
Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosná dĺžka v m Os FLB/FLG
Os Y: Hmotnosť náplne v kg/m
Dolná stupnica: Pojazd S v m
FLB = Samonosná s povoleným priehybom
FLG = Samonosný s priamou hornou vetvou

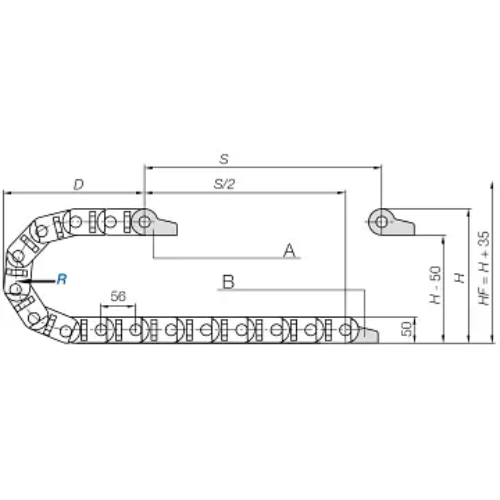

Serie_E2_38, E2i.38 výkres A = Pohyblivý koniec
B = Pevný koniec
Rozteč: 56 mm
Počet článkov na m: 18
Pojazd: S
Dĺžka reťaze: LK = S/2 + K

Rozmerová rada reťaze série E2i.38/E2.38

Obj. číslo  Bi [mm]  Ba [mm] R [mm] polomer ohybu
E2i.38.050.R.0 50 67 063 075 100 125 150 175 200 250
E2i.38.065.R.0 65 82 063
 075
 100
 125
 150
 175
 200
 250
E2i.38.075.R.0 75 92 063
 075
 100
 125
 150
 175
 200
 250
E2i.38.090.R.0 90 107 063
 075
 100
 125
 150
 175
 200
 250
E2i.38.100.R.0
 100 117 063
 075
 100
 125
 150
 175
 200 250
E2i.38.125.R.0
 125 142 063
 075
 100
 125
 150
 175
 200
 250
E2i.38.150.R.0
 150 167 063
 075
 100
 125
 150
 175
 200
 250
E2i.38.175.R.0
 175 192 063
 075
 100
 125
 150
 175
 200
 250
R 063 075 100 125 150 175 200 250
H 176 200 250 300 350 400 450 550
D 172 184 209 234 259 284 309 359
K 310 350 430 505 585 665 745 900
Kedy použiť: Kedy zvoliť inú:
  • využiteľnější vnútorný priestor s vnútornou výškou
  • jednoduché otváranie z obidvoch strán
  • väčšia pevnosť pre samonosné pojazdy
  • dlhšia životnosť pre klzných pojazdov
  • integrovaná mriežka pre vnútorné delenie v 2,5 mm rozstupoch
  • šetrná ku káblom vďaka hladkému povrchu článokv
  • tichý chod vďaka integrovanej brzde
  • keď sa vyžaduje ľahká, cenovo výhodná reťaz e-chain®
    » séria E4.1L
  • ak je potrebná ešte vyššia pevnosť energetickej reťaze
    » séria E4.1L
  • pre veľmi jednoduché aplikácie s potrebou rýchleho plnenia
    » easy chain®

Objednávací kľúč

🔑 Objednávací kľúč 🔑 Objednávací kľúč
E2I.38.050.063.0 E2.38.050.063.0
E2I.38.050.075.0 E2.38.050.075.0
E2I.38.050.100.0 E2.38.050.100.0
E2I.38.050.125.0 E2.38.050.125.0
E2I.38.050.150.0 E2.38.050.150.0
E2I.38.050.175.0 E2.38.050.175.0
E2I.38.050.200.0 E2.38.050.200.0
E2I.38.050.250.0 E2.38.050.250.0
E2I.38.065.063.0 E2.38.065.063.0
E2I.38.065.075.0 E2.38.065.075.0
E2I.38.065.100.0 E2.38.065.100.0
E2I.38.065.125.0 E2.38.065.125.0
E2I.38.065.150.0 E2.38.065.150.0
E2I.38.065.175.0 E2.38.065.175.0
E2I.38.065.200.0 E2.38.065.200.0
E2I.38.065.250.0 E2.38.065.250.0
E2I.38.075.063.0 E2.38.075.063.0
E2I.38.075.075.0 E2.38.075.075.0
E2I.38.075.100.0 E2.38.075.100.0
E2I.38.075.125.0 E2.38.075.125.0
E2I.38.075.150.0 E2.38.075.150.0
E2I.38.075.175.0 E2.38.075.175.0
E2I.38.075.200.0 E2.38.075.200.0
E2I.38.075.250.0 E2.38.075.250.0
E2I.38.090.063.0 E2.38.090.063.0
E2I.38.090.075.0 E2.38.090.075.0
E2I.38.090.100.0 E2.38.090.100.0
E2I.38.090.125.0 E2.38.090.125.0
E2I.38.090.150.0 E2.38.090.150.0
E2I.38.090.175.0 E2.38.090.175.0
E2I.38.090.200.0 E2.38.090.200.0
E2I.38.090.250.0 E2.38.090.250.0
E2I.38.100.063.0 E2.38.100.063.0
E2I.38.100.075.0 E2.38.100.075.0
E2I.38.100.100.0 E2.38.100.100.0
E2I.38.100.125.0 E2.38.100.125.0
E2I.38.100.150.0 E2.38.100.150.0
E2I.38.100.175.0 E2.38.100.175.0
E2I.38.100.200.0 E2.38.100.200.0
E2I.38.100.250.0 E2.38.100.250.0
E2I.38.125.063.0 E2.38.125.063.0
E2I.38.125.075.0 E2.38.125.075.0
E2I.38.125.100.0 E2.38.125.100.0
E2I.38.125.125.0 E2.38.125.125.0
E2I.38.125.150.0 E2.38.125.150.0
E2I.38.125.175.0 E2.38.125.175.0
E2I.38.125.200.0 E2.38.125.200.0
E2I.38.125.250.0 E2.38.125.250.0
E2I.38.150.063.0 E2.38.150.063.0
E2I.38.150.075.0 E2.38.150.075.0
E2I.38.150.100.0 E2.38.150.100.0
E2I.38.150.125.0 E2.38.150.125.0
E2I.38.150.150.0 E2.38.150.150.0
E2I.38.150.175.0 E2.38.150.175.0
E2I.38.150.200.0 E2.38.150.200.0
E2I.38.150.250.0 E2.38.150.250.0
E2I.38.175.063.0 E2.38.175.063.0
E2I.38.175.075.0 E2.38.175.075.0
E2I.38.175.100.0 E2.38.175.100.0
E2I.38.175.125.0 E2.38.175.125.0
E2I.38.175.150.0 E2.38.175.150.0
E2I.38.175.175.0 E2.38.175.175.0
E2I.38.175.200.0 E2.38.175.200.0
E2I.38.175.250.0 E2.38.175.250.0
