Séria 332.16

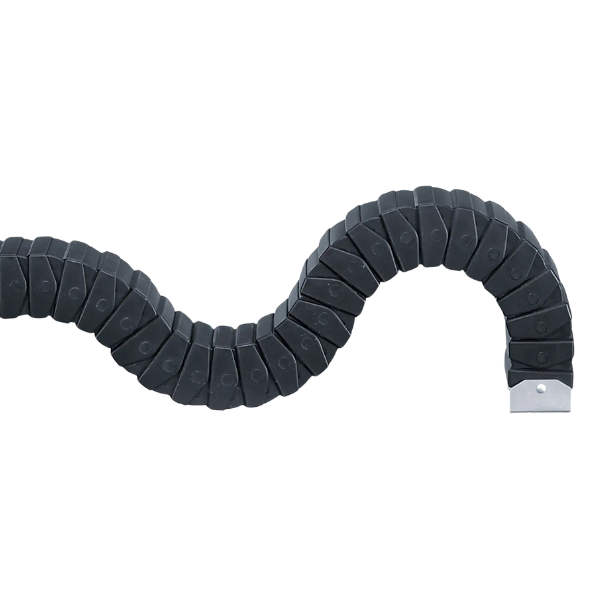

Energetická reťaz triflex® séria 332.16

Energetická reťaz triflex® séria 332.16 je kompaktné riešenie na bezpečné vedenie káblov a hadíc pri pohybe v jednej alebo dvoch osiach. Vďaka plne uzatvorenej konštrukcii spoľahlivo chráni vedené médiá pred prachom, trieskami a ďalšími nečistotami, preto je vhodná najmä pre obrábacie stroje a automatizované zariadenia.

Modulárna konštrukcia umožňuje kombinovať rôzne polomery ohybu a typy montážnych konzol podľa požiadaviek aplikácie. Energetickú reťaz je možné jednoducho rozpojiť alebo spojiť v ľubovoľnom mieste, čo uľahčuje montáž aj servis.

✅Typické oblasti použitia: obrábacie stroje, manipulačná technika, automatizačné zariadenia, spracovanie plastov, stavebné stroje a výrobné linky.

K dispozícii sú prírubové alebo uhlové montážne držiaky
Možno kombinovať rôzne polomery a typy ohybov
Plne uzavretý
Vynikajúca ochrana pred nečistotami a trieskami
Cenovo výhodné pre zložité pohyby
Oddeľovanie a spájanie v ľubovoľnom bode
Vysoká pevnosť v ťahu

	Pojazd: S Rozteč: 13,3 mm Články na m: 76 (1011 mm) Rozmer E: 10 mm Ba: 26 mm Dĺžka reťaze: S/2 + K
	Samonosný pojazd Závislosť samonosnej dĺžky od dodatočného zaťaženia Os X: samonosný pojazd v m Osa FLB/FLG Os Y: hmotnosť náplne v kg/m Dolná stupnica: pojazd S v m FLB = samonosná dĺžka bez priehybu hornej vetvy FLG = samonosná dĺžka s max. povoleným priehybom

R	038	048	075	100
H	105	125	180	230
D	070	080	105	130
K	200	230	315	400

Kedy použiť:	Kedy zvoliť inú:
pre aplikácie s pohybom v 1 alebo 2 osiach pokiaľ je vyžadovaná ochrana proti trieskam	pre zložité robotické aplikácie » triflex® R, TRC systém pre klzné aplikácie, iné e-reťaze / krytované e-reťaze podobných rozmerov » systém E4.1 pre rotačné pohyby » systém twisterchain®

Objednávací kľúč

🔑 Objednávací kľúč
332.16.038.0
332.16.038/038.0
332.16.048.0
332.16.048/048.0
332.16.075.0
332.16.075/075.0
332.16.100.0
332.16.100/100.0
