Lineárna jednotka - model KR

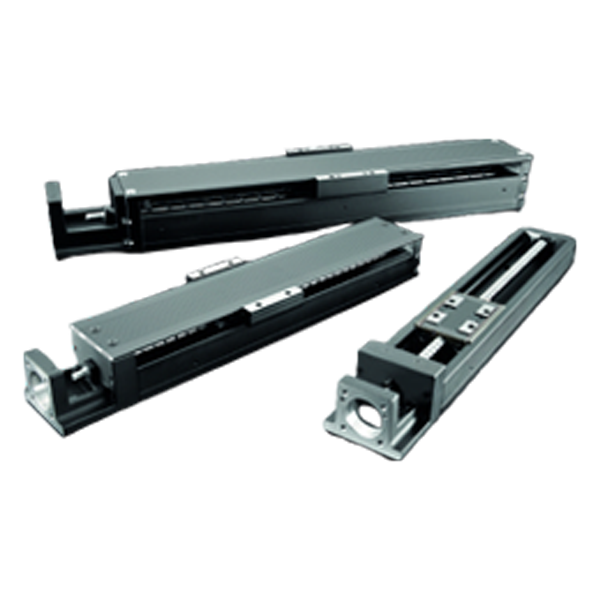

Lineárna jednotka KR
Je to kompaktná jednotka pre os XYZ rôznych robotov, meracích prístrojov, elektroerozívnych strojov, podávačov, rezačiek drôtu, navíjačiek cievok.
Kompaktná lineárna jednotka KR spája dva prvky - guľôčkovú skrutku a lineárne vedenie do jednej jednotky. Montáž takéhoto systému je veľmi jednoduchá a zákazník po veľmi rýchlej inštalácii získa pevné a presné zariadenie.
Táto kompaktná lineárna jednotka ponúka deväť veľkostí so zdvihom až do 1 500 mm. Používateľ si môže vybrať príslušenstvo z veľmi širokej ponuky.
| výška: 15 mm | výška: 20 mm | výška: 26 mm |
| max. zdvih: 156,4 mm | max. zdvih: 141,5 mm | max. zdvih: 219 mm |
| stúpanie: 1 a 2 mm | stúpanie: 1 a 6 mm | stúpanie: 2 a 6 mm |
| výška: 30 mm | výška: 33 mm | výška: 45 mm |
| max. zdvih: 534,3 mm | max. zdvih: 537 mm | max. zdvih: 850,5 mm |
| stúpanie: 6 a 10 mm | stúpanie: 6 a 10 mm | stúpanie: 10 a 20 mm |
| výška: 46 mm | výška: 55 mm | výška: 65 mm |
| max. zdvih: 845,5 mm | max. zdvih: 1 226 mm | max. zdvih: 1 510 mm |
| stúpanie: 10 a 20 mm | stúpanie: 20 mm | stúpanie: 25 mm |
Aplikácie vhodné pre lineárne jednotky KR:
- EDM, tlačiarenské stroje
- XY stoly, XYZ osi rôznych robotov
- manipulácia s polovodičmi, navíjačky, meracie zariadenia
