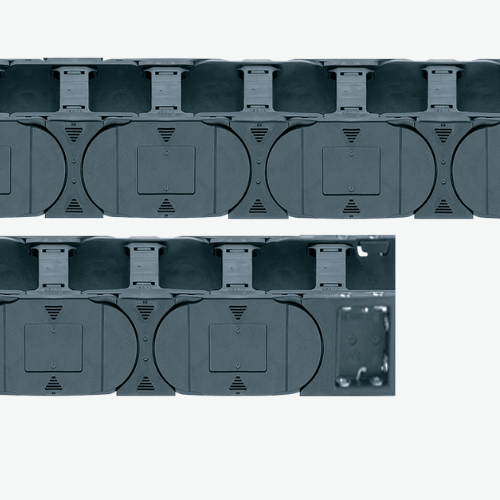

Energetické reťaze E4.1 pre vysoké zaťaženie a dlhé pojazdy
Systém energetických reťazí E4.1 je robustné a modulárne riešenie pre aplikácie s vysokým zaťažením a náročnými prevádzkovými podmienkami. Kombinuje výhody predchádzajúcich generácií energetických reťazí igus a poskytuje ešte vyššiu stabilitu pri rovnakých alebo menších rozmeroch.
Vďaka optimalizovanej konštrukcii je systém E4.1 vhodný pre širokú škálu priemyselných aplikácií – od manipulácie s materiálom až po žeriavové a automatizačné systémy. Modulárna konštrukcia umožňuje jednoduché prispôsobenie konkrétnej aplikácii a zároveň predlžuje životnosť celého systému prívodu energie.
Hlavné výhody energetických reťazí E4.1
- vysoká stabilita a nosnosť pre náročné aplikácie
- modulárny systém s množstvom variantov a príslušenstva
- tichý chod vďaka integrovanému tlmeniu nárazu
- otváranie z oboch strán pre jednoduché vkladanie káblov a hadíc
- vysoká torzná tuhosť vďaka konštrukcii s podrezaním článkov
- vysoká schopnosť prenášať ťahové a tlačné sily pri dlhých pojazdoch
- hladké vnútorné plochy šetrné ku káblom
- možnosť rozšírenia šírky až do približne 2000 mm pomocou rozširovacích článkov
✅Typické odvetvia a aplikácie: mostové a portálové žeriavy, prístavné a kontajnerové žeriavy, skladovacie a zakaldacie systémy, obrábacie stroje, dopravníkové a manipulačné systémy, robotika a automatizácia, úprava odpadových vôd a enviromentálne technológie
Viac o E4.1
Modulárny systém E4.1: klzný aj valivý pohyb – cenovo nejvýhodnejší systém energetickej reťaze vhodný pre všetky dlhé pojazdy
- E4.1: vysoká stabilita a dlhá životnosť
- E4.1 s valčeky pre maximálnu rýchlosť
- E4.1 s klznými podložkami pre extrémne abrazívne prostredie
Dvojitý zámok |
Vertikálne, obĺžnikové koncové dorazy |
Vertikálne dorazy a veľké čapy |
 |
 |
 |
Mechanizmus dvojitého zámkuOsvedčený a veľmi bezpečný rychlootvárací systém. Môžete uvolniť priečku dvomi jednoduchými pohybmi páky. Priečky tak spoľahlivo držia aj pri veľkom plnení a pritom sa dajú jednoducho otvoriť. |
Dvojitý, obĺžnikový koncový dorazNemožno synchronizovať viac než dva dorazy (alebo len veľmi obtiažne). Vďaka obdĺžnikovému tvaru je rozloženie sily omnoho lepšie, než u kruhového dorazu (vzorec dosedacieho tlaku, p = F/A). Kompletný sortiment E4.1 má dvojitý obdĺžnikový doraz. |
Vertikálny doraz a veľký kolíkVďaka kompenzačným dorazom prechádza sila tromi bodmi – dvoma dorazmi a veľkým kolíkom – namiesto toho, aby bola absorbovaná centrálne. Tým sa znižuje zaťaženie jednotlivých prvkov, kolíka a dorazov, približne na jednu tretinu. |
Spojenie veľký čap/diera |
Merítko na otváracích priečkach a možnosť vložiť separátory |
Otočné spojnice |
 |
 |
 |
Spojenie veľký čap/dieraPripojenie pomocou veľkého čapu a otvoru s presnou toleranciou zabezpečuje vysoký potenciál pre pohlcovanie ťahových a tlačných síl. Vzhľadom na tesné tolerancie a výslednú takmer úplne nulovú vôľu je možné dosahovať veľmi vysoké zrýchlenia s veľmi malým opotrebením. |
Mierka na priečkachŠkálovateľné priečky sú štandardom pre všetky modely E4. Vďaka tomu je predbežná konfigurácia prvkov vnútorného delenia jednoduchšia a montážny čas kratší. |
Závesné krytyVeko uzavretých rúr e-tube R4.1 je možné jednoducho otvoriť a vybrať. Vďaka tomu je jednoduché vkladať káble a uzatvárať rúry e‑tube tak, aby boli efektívne utesnené voči okolitému prostrediu. |
Rýchlo odnímateľné priečky |
Pero a drážka |
Konštrukcia vnútorných a vonkajších článkov |
 |
 |
 |
Rýchlo odpojiteľné priečky - 25% úspora času
Dve zaisťovacie klapky na hornej strane priečky je možné odblokovať ručne alebo pomocou skrutkovača. Bočné ‚jazdce‘ potom uvoľnia priečku z bočnej časti energetickej reťaze e‑chain®. |
Konštrukcia s perom a drážkouVzájomné ‚zaháknutie‘ článkov reťaze zabezpečuje mimoriadne vysokú torznú pevnosť energetickej reťaze a umožňuje veľkú samonosnú dĺžku aj pri bočnom upevnení. |
Pre dosiahnutie priamej trasy, presnej rovnobežnosti a vysokej stabilityVeľmi rovný chod je zaistený striedaním vnútorných a vonkajších článkov.
Presná rovnobežnosť pásov energetickej reťaze podporuje dlhú životnosť. |
Plastové priečky vhodné pre káble |
Vnútorné deliace priečky vhodné pre káble |
Zvuková brzda |
 |
 |
 |
Polymérové priečky vhodné pre kábleHladké, zaoblené priečky s vnútorným profilom vhodným pre káble zaisťujú dlhú životnosť káblov a hadíc. Kombinácia plastového materiálu priečok optimalizovaného na nízke trenie a materiálu plášťa použitých káblov v testoch preukazuje, že z hľadiska životnosti káblov ide o najvhodnejšiu kombináciu.
|
Polymérové priečky vhodné pre kábleHladké a zaoblené obrysy šetrné ku káblom zabezpečujú dlhú životnosť káblov a hadíc. Niekoľko málo štandardizovaných dielov umožňuje lepšie vnútorné delenie, ktoré je šetrnejšie ku káblom. |
BrzdaJednoduchý, ale mimoriadne efektívny princíp. Klinový tvar dorazu energetickej reťaze e‑chain® tlmí nárazový hluk vznikajúci pri doraze reťaze. |
Podložky proti opotrebeniu |
1 244 káblov chainflex® |
Kvalitná ochrana proti nečistotám a trieskam až do teploty 850°C |
 |
 |
 |
Pre dlhú životnosť aj na dlhých pojazdochGarantovaný chod 10 000 km a viac. Pre dlhú životnosť aj pri dlhých pojazdoch.
|
Pestrý výber káblovPružné káble v energetických reťaziach alebo robotoch potrebujú špeciálne vlastnosti, aby vydržali veľké množstvo cyklov, vysoké rýchlosti a zrýchlenia, ako aj náročné podmienky prostredia. Elektromagnetická kompatibilita a splnenie noriem a smerníc, ako sú NFPA 79, UL, CSA, VDE, Interbus a Profibus, sa dnes považujú za samozrejmosť. Produktový rad igus® chainflex® obsahuje vhodné káble pre veľmi rozdielne aplikácie. |
Pre ochranu vášho káblaEnergetické rúry igus sa už takmer 20 rokov úspešne používajú na ochranu pred trieskami. Prach, nečistoty, olej, agresívne prostredie, vlhkosť, chlad ani teplo nepredstavujú pre robustné plastové energetické vedenie žiaden problém. Voliteľný materiál HT umožňuje, aby sa 850 °C horúce triesky jednoducho odrazili – bez možnosti sa do nej prepáliť. |
Bez predpätia |
Pomôcky proti opotrebeniu |
Niekoľko súčiastok, vyrobené z jedného materiálu |
 |
 |
 |
Bez predpätiaJednoduchým otočením vonkajších článkov je možné reťaz e‑chain® s vyklenutím rýchlo premeniť na verziu NC. Verzie NC sú potrebné iba pri špeciálnych aplikáciách, napríklad pri závesných aplikáciách alebo v stiesnených priestorových podmienkach. |
Pomôcky proti opotrebeniuPodložky proti opotrebeniu na bokoch systému E4.1 zabezpečujú, že táto energetická reťaz e‑chain® vydrží aj vysoké zaťaženie a zachová si dlhú životnosť. |
Niekoľko súčiastokPár dielov, ktoré sú vyrobené z rovnakého materiálu a zaručujú čo najmenšiu vôľu, sú obzvlášť dôležité pri vysokých zrýchleniach. Použitie rovnakého materiálu je optimálnym riešením pri rozťahovaní alebo zmršťovaní materiálu spôsobenom teplotnými rozdielmi. |
Uvolnenie napnutia elektrických káblov |
Držiak pre pevné namontovanie |
|
|
 |
Odľahčenie ťahuOdľahčenie ťahu od spoločnosti igus® je špeciálne vyvinuté pre použitie v energetických reťaziach e‑chains® a dynamických aplikáciách. Kombinácia materiálov káblov chainflex® a dotýkajúcich sa komponentov systému odľahčenia ťahu chainfix zaisťuje vysokú odolnosť a maximálnu prídržnú silu. |
Držiak pre pevné namontovanieMožnosť dodatočného vybavenia a vysoká odolnosť voči nečistotám: Plastová a kovová koncovka (KMA), ktorá je upevnená v prednej časti, chráni celú reťaz e‑chain® pred nečistotami a trieskami. |
Rozmerová rada
| Obj. číslo | Bi [mm] | Ba [mm] |
|---|---|---|
| E4.21.030.R.0 | 30 | 44 |
| E4.21.040.R.0 | 40 | 54 |
| E4.21.050.R.0 | 50 | 64 |
| E4.21.060.R.0 | 60 | 74 |
| E4.21.070.R.0 | 70 | 84 |
| E4.21.080.R.0 | 80 | 94 |
| E4.21.090.R.0 | 90 | 104 |
| E4.21.100.R.0 | 100 | 114 |
| E4.21.110.R.0 | 110 | 124 |
| E4.21.120.R.0 | 120 | 134 |
