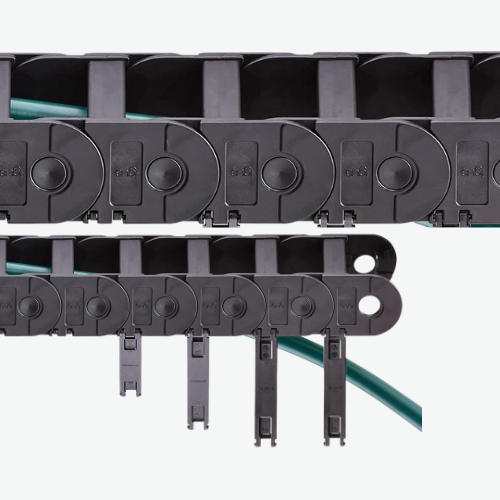

Energetická reťaz E2/000 pre dlhé pojazdy – univerzálne riešenie pre káble a hadice
Séria energetických reťazí E2/000 je štvrtou generáciou v tejto veľkosti. Jednoduchá a všestranná inštalácia v kombinácii s odolnosťou - vysoká stabilita v kombinácii s nízkou hlučnosťou, dlhá životnosť pri možnostiach montáže káblov a hadíc. Táto verzia je štandardizovaná pre všetky modely E2/000.
- Vnútorná výška: 21 až 45 mm
- Dostupné v dvoch verziách:
- Vysoká pevnosť, tichý chod
- Celá rada možností:
Viac o E2/000
 |
 |
 |
Pre dlhú životnosť, vysokú stabilitu, jednoduchú inštaláciu a modularitu
Jednoducho realizovateľné systémy dodávky energie so systémom e-chain system® E2/000
E2/000 - standard pre stredné zaťaženie
Otáčky o viac než 210° |
Vysoká upínaccia sila spojníc |
Pre pojazdy až 150 m |
 |
 |
 |
Špeciálne otevárací mechanizmusReťaz e-chain® môžete otvoriť rýchlo a jednoducho obojstrannými výklopnými otváracími spojnicami "flip". Opierky, otočné o viac než 210°, zostávajú pevne zaistené na svojom mieste, keď sú zatvorené.
|
Vysoká retenčná silaAj po jednoduchom zatvorení konzola zabezpečuje bezpečné uchytenie v energetickej reťazi e-chain®. Konzola odoláva vysokému zaťaženiu a bráni náhodnému rozpojeniu reťaze e-chain® počas prevádzky.
|
Dlhé pojazdové vzdialenosti až do 150 mCenovo výhodné reťaze e-chain® E2/000 sú vhodné pre dlhé pojazdy až do 150 m, a to aj vo vonkajších aplikáciách. Priamy a spoľahlivý chod je zabezpečený vodiacim žľabom z rozsiahleho sortimentu igus®. Voliteľné použitie kladiek znižuje koeficient trenia. |
Modulárna a kombinovateľná |
Závesná predlžovacia konzola |
Veľké spoje čapy/diery |
 |
 |
 |
Modulárny a kombinovateľnýReťaz E2/000 možno dodať ako energetickú trubku otvorenú na jednej alebo na oboch stranách. Otočné sú buď na pravom, alebo ľavom vnútornom polomere. |
Zaväčšená predlžovacia konzolaPoužitím rozširovacích konzol sa vnútorný priestor energetickej reťaze výrazne zväčší, aby bolo možné bezpečne viesť aj väčšie sacie hadice. Existujúce systémy je tak možné jednoducho, cenovo výhodne a kompaktne rozšíriť.
|
Veľké spoje čapy/dieryVeľké spojenia čapov a dier s úzkymi toleranciami poskytujú vysokú odolnosť proti tlaku aj ťahu. Výsledkom presných tolerancií je takmer úplná nulová vôľa, čo umožňuje dosahovať veľmi vysoké zrýchlenia a minimálne opotrebenie.
|
Dobrá ochrana proti prachu a trieskam, dokonca i proti horúcim trieskam |
Plastové spojnice šetrné ku káblom |
Rôznorodosť káblov |
 |
 |
 |
Pre ochranu vášho káblaEnergetické rúry igus® na ochranu káblov a hadíc sa úspešne používajú v oblastiach s trieskami už takmer 20 rokov. Prach, olej, agresívne prostredie, vlhkosť, chlad ani teplo nemajú vplyv na odolné plastové systémy vedenia energie. Voliteľný materiál HT spôsobí, že sa trieska s teplotou 850 °C jednoducho odrazí; jej prepálenie dovnútra nie je možné.
|
Polymérové spojnice šetrné ku káblomHladký, pre káble šetrný vnútorný obrys a zaoblené deliace priečky zabezpečujú dlhú životnosť káblov a hadíc. Kombinácia tribologicky optimalizovaných plastov použitých v priečkach s materiálom plášťa použitých káblov poskytuje v testoch najlepšie zladenú dvojicu z hľadiska životnosti.
|
Rôznorodosť káblovFlexibilné káble v energetických reťaziach e-chain® alebo v robotoch vyžadujú špeciálne vlastnosti, aby vydržali veľký počet cyklov, vysoké rýchlosti a zrýchlenia, ako aj náročné podmienky prostredia. Elektromagnetická bezpečnosť a súlad s normami a smernicami, ako sú NFPA 79, UL, CSA, VDE, Interbus a Profibus, sú dnes nevyhnutným požiadavkam.
|
Tlmič zvuku |
Bočnice |
Dvojitý systém zastavenia |
 |
 |
 |
Brzdný mechanismusJednoduchý, ale extrémne účinný princíp. Klínovo-trubicový obrys dorazu reťaze e-chain® tlmí hluk dorazu reťaze e-chain®. |
BočniceDlhšia životnosť s vysokou kapacitou namáhania v dôsledku štandardných bočníc v energetických reťaziach E2/000. |
Dvojitý, obdĺžnikový koncový dorazNie je možné mať viac než dva dorazy, alebo môžu byť len ťažko synchronizované. V dôsledku obdĺžnikového tvaru je rozloženie síl omnoho lepšie než pri zaoblených dorazoch (vzorec pre povrchový tlak: p = F/A).
|
Odľhčenie ťahu elektrických káblov |
Otevára sa behom sekúnd |
 |
 |
Odľahčenie ťahuSystémy odľahčenia ťahu od igus® boli špeciálne vyvinuté na použitie v energetických reťaziach e‑chain® a v dynamických aplikáciách. Kombinácia materiálov káblov chainflex® a plastových komponentov, ktoré sa dotýkajú povrchu kábla vo vnútri systémov odľahčenia ťahu chainfix od igus®, je navrhnutá tak, aby zabezpečila vysokú životnosť kábla a maximálnu prídržnú silu. |
Otvára sa behom sekúndOtvorenie a zatvorenie dlhých dielov reťaze v jednom kroku. Tento nástroj umožňuje minimalizovať čas potrebný na inštaláciu a montáž linky.
|
