Objemový prietokomer COVOL

Objemový prietokomer COVOL

Objemový prietokomer COVOL pracuje na princípe rotujúceho piestu, čím sa pri prúdení kvapaliny plní a vyprázdňuje objem pracovnej komory.
Objemový průtokoměr COVOL - pracovní princip
Obr. 1: Objemový prietokomer COVOL - pracovný princíp
Objemový prietokomer COVOL je vhodný pre všetky druhy kvapalín vr. vysoko viskóznych a najmä sa osvedčuje pri meniacich sa prevádzkových podmienkach pri zachovaní presnosti merania. V prípade, že sú v kvapaline obsiahnuté pevné častice, ktoré by mohli poškodiť pracovnú komoru či rotujúci piest, odporúča sa predsadiť filter.
  • Tento prietokomer je jednoducho rozoberateľný a je možné ho dodať v komplet hygienickom prevedení (bez certifikácie)
  • Materiálové varianty sú: nehrdzavejúca oceľ AISI 316L (štandard), PP, PVC, PT
  • Montáž prietokomera možná do horizontálneho aj vertikálneho potrubia, je možné obojsmerné meranie prietoku a inštalácia vo všetkých smeroch prietoku
  • Ďalšou výhodou je fakt, že prietokomer COVOL nevyžaduje rovné úseky pred a za meradlom - môže tak byť inštalovaný bezprostredne za alebo pred rušivé prvky v potrubí

Ďalšie charakteristiky prietokomera COVOL:

  • viskozita média: až 120 000 mPa.s
  • rozsah prietoku: 25 l/h - 60 m3/h
  • presnosť: +/- 0,8 % meranej hodnoty
  • opakovateľnosť: +/- 0,3 %
  • nevyžaduje napájanie - môže tak byť inštalovaný kdekoľvek
  • teplota média:
    - AISI 316L: -40 až +150 °C
    - PTFE: -20 až +130 °C
    - PP: -10 až +80 °C
    - PVC: 0 až +45 °C
  • pripojenie: príruby EN 1092-1 DN10 - DN100; závit BSP alebo NPT; sanitárne pripojenie podľa ISO 2852, SMS 1145, DIN 11851, TRI-CLAMP® do potravinárstva a framácie

Voliteľne:

  • vysokotlakové prevedenie
  • dvojitý plášť s temperaciou komory (tuky, vosky, rozvätená síra)
  • indikácia prietoku, miestna alebo vzdialená
  • čítanie prietoku, miestne alebo vzdialené
  • elektronický prevodník s analógovým výstupom 4-20 mA, HART protokol možný na požiadanie
  • predvýber objemu pre aplikácie dávkovania
  • prevedenie do prostredia s nebezpečným výbuchu

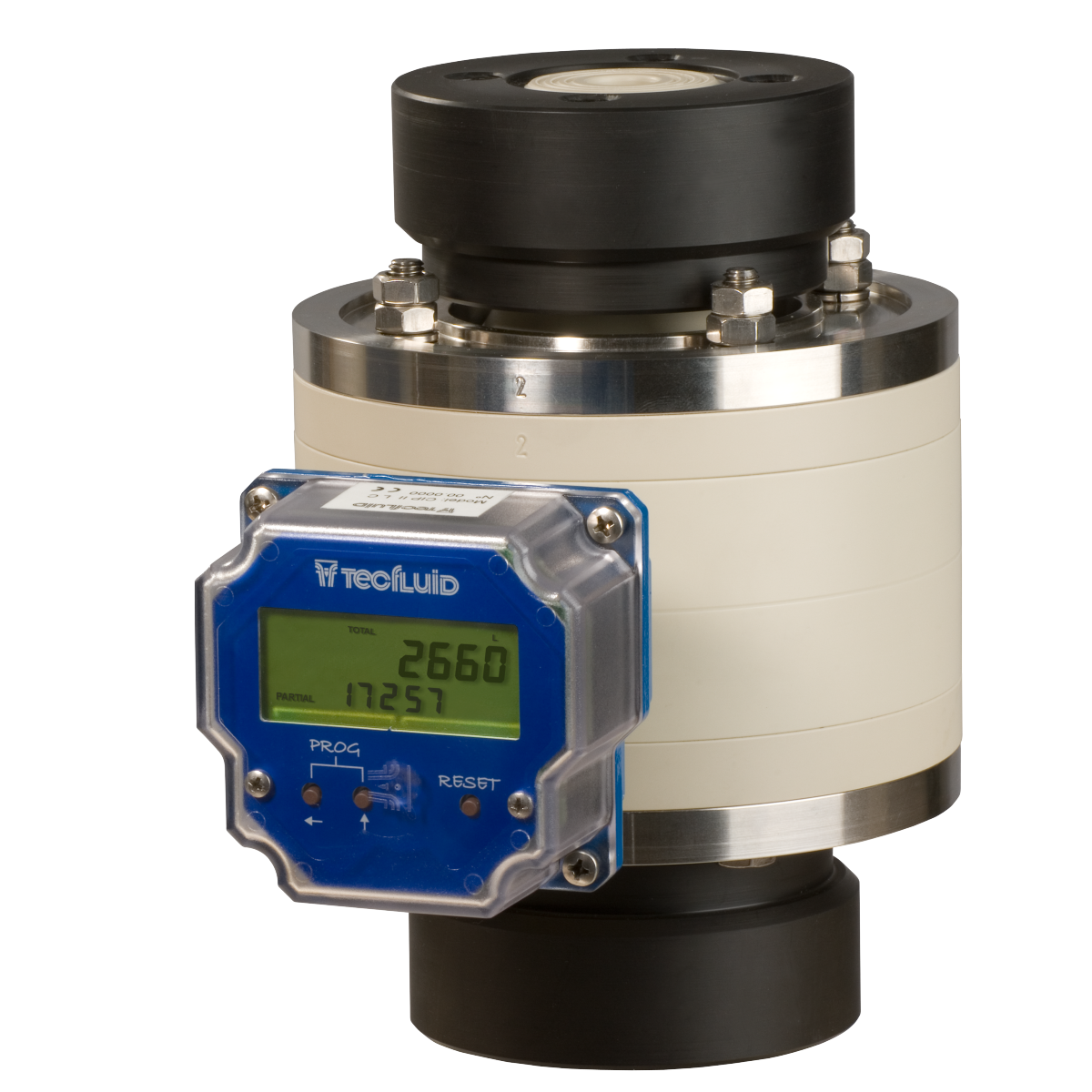

Štandardné prevedenie prietokomeru COVOL s pulzným výstupom Plastové prevedenie prietokomeru COVOL s prevodníkom a displejom Prietokomer COVOL s pouzdrem pro ATEX Ex d - pevný závěr

DOPORUČENÉ PRÍSLUŠENSTVO:

Puzdro ATEX Ex d
- pevný uzáver
Zobrazovacia jednotka CP420P
pre vzdialené pripojenie
- montáž do panelu
Elektronický prevodník MT03
Zobrazovacia jednotka CIP / CIP II
aktuálneho a pretečeného množstva, s možnosťou nulovania,
v kompaktnom prevedení, s batériovým napájaním
Zobrazovacia jednotka CP420R pre vzdialené pripojenie
na DIN-lištu, s čítačom pretečeného množstva
