Filament iglidur® i180-BL-PF

Tribo-filament iglidur® i180 je samomazný technický filament na 3D tlač s vysokou odolnosťou proti opotrebovaniu a nízkym koeficientom trenia. Je určený na výrobu klzných a pohyblivých komponentov, ako sú klzné puzdrá, ozubené kolesá a pohybové matice. Vďaka zvýšenej odolnosti proti opotrebovaniu a teplotnej odolnosti až do 100 °C je vhodný aj pre dynamicky namáhané aplikácie s vyššími klznými rýchlosťami.

Filament iglidur® i180 možno spracovávať na uzavretých 3D tlačiarňach. Na uľahčenie tlače sa odporúča použiť adhéznu fóliu alebo špeciálny adhézny prostriedok igus® určený pre tribofilamenty. V porovnaní s ABS filamentom má o niečo vyššie nároky na spracovanie.

  • Vysoká odolnosť proti opotrebovaniu a nízky koeficient trenia

  • Samomazný materiál vhodný na klzné a pohybové aplikácie

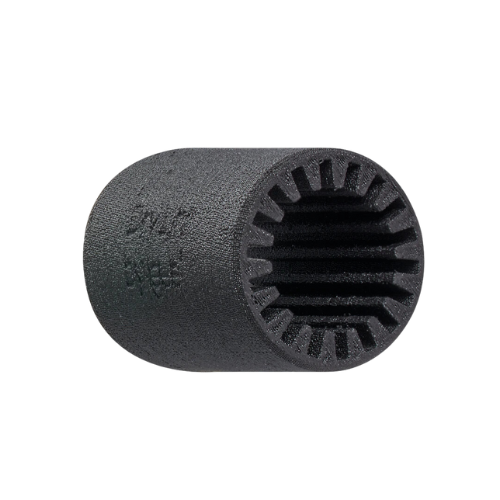

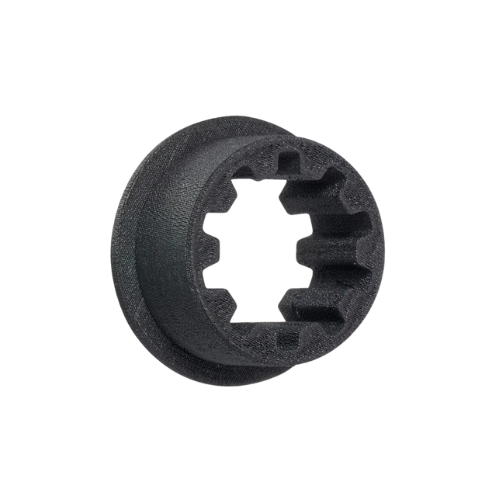

  • Vhodný na výrobu klzných puzdier, ozubených kolies a pohybových matíc

  • Dlhodobá teplotná odolnosť až do 100 °C

  • Ideálny pre dynamické klzné aplikácie s vyššími klznými rýchlosťami

  • Jednoduché spracovanie na uzavretých 3D tlačiarňach

  • Najlepšie výsledky dosiahnete v uzavretých tlačiarnach s použitím igus lepidla

  • Farba 3D struny: čierna

Kedy použiť
 Kedy nepoužiť
  • ak je požadovaná zvýšená teplota trvalého použitia až do 100 °C
  • pre vysoko dynamické aplikácie klzných puzdier
  • ak je požadovaný čierny materiál
  • ak je aplikačná teplota dlhodobo vyššia než 100 °C alebo je požadovaná ešte vyššia odolnosť proti opotebovaniu ( » iglidur J260-PF)
  • ak je potrebné vlákno, ktoré sa veľmi jednoducho spracováva, alebo ak ide len o otvorenú 3D tlačiareň ( » iglidur i150-PF)

Technické údaje

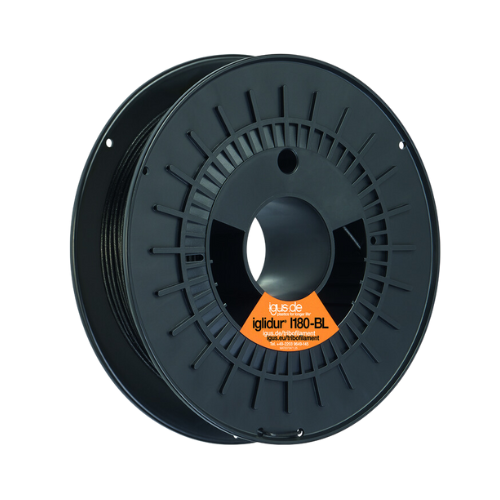

Rozmery
Priemer vlákna 1,75 mm
Vonkajší priemer cievky 200 mm
Vnútorný priemer cievky 52 mm
Šírka cievky 55 mm

Všeobecné vlastnosti
Farba Čierna
Materiál vhodný pre Začiatočník
Max. absorpcia vlhkosti (pri 23 °C/73 °F, 50 % ot.h.) 0,3 % hmot., skúšobná metóda DIN 53495
Max. nasiakavosť 0,9 % hmot.
Čistá hmotnosť 250 g
Koeficient klzného trenia, dynamický, proti oceli Cf53 0,25
Koeficient klzného trenia, dynamický, proti nerezovej oceli 304 0,21
Hodnota pv, max. (za sucha) 0,23 MPa ⋅ m/s
Pevnosť v ohybu 46 / 33 MPa
Hustota 1,21 g/cm3

Fyzikálne a teplotné vlastnosti
Max. teplota dlhodobého použitia 100 °C
Max. teplota krátkodobého použitia 120 °C
Nižšia teplota použitia -40 °C
Koeficient tepelnej rozťažnosti (pri 23 °C/73 °F) 9 K-1 ⋅ 10-5, skúšobná metóda DIN 53752
Tepelná vodivosť 0,23 W/(m ⋅ K), skúšobná metóda ASTM C 177
Tlakové zaťaženie 59 MPa
Max. doporučený povrchový tlak (pri +20 °C/68 °F) 30,0 MPa

Požiadavky
Bez pliesní podľa DIN EN ISA 846 Postup A Ne
Vhodné pre lepiciau tyčinku Áno

Elektrické vlastnosti
Povrchová odolnosť > 1011 Ω, skúšobná metóda DIN 53482
Špecifický objemový odpor > 1012 Ωcm, skúšobná metóda DIN IEC 93

Mechanické vlastnosti
Tvrdosť podľa Shore-D 66, skúšobná metóda DIN 53505
Modul pružnosti 1 000 MPa, skúšobná metóda DIN 53457

Pokyny pre spracovanie
Teplota trysky (min.) 250 °C
Teplota trysky (max.) 260 °C
Teplota dosky (min.) 90 °C
Teplota dosky (max.) 110 °C
Doporučená přilnavost Lepiaca fólia igus®
Konstrukční prostor Nutný uzavretý inštalačný priestor
Chlazení komponent Chladenie komponentov nie je nutné, so zapnutým chladením je možné aj tlačiť

Rozmerová rada

Filament iglidur® i180-BL-PF

Objednávacie číslo výrobku Váha netto [g] Priemer vlákna [mm]
I180-BL-PF-0175-0250 250 1.75
I180-BL-PF-0300-0250 250 2.85 - 3.00
I180-BL-PF-0175-0750 750 1.75
I180-BL-PF-0300-0750 750 2.85 - 3.00
