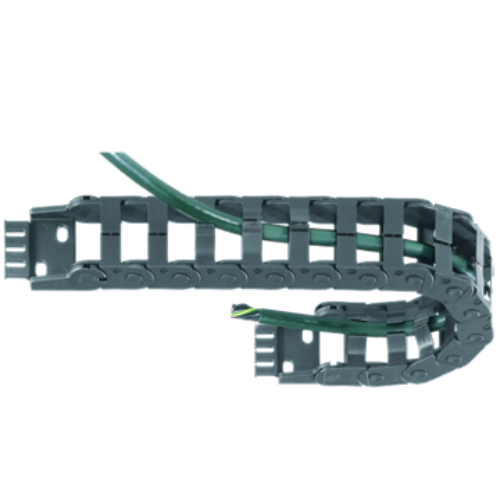

Energetická reťaz série E14/Z14 easy chain®

Série E14 - plnenie cez vonkajší polomer

Serie_E14

Série Z14 - plnenie cez vnnútorný polomer

Serie_Z14

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Serie_E14_Z14 Vnútornáý šírka Bi: 15 až 50 mm
Polomery ohybu R: 28 až 125 mm
Rozteč: 30,5 mm na článok = 33 článkov / m

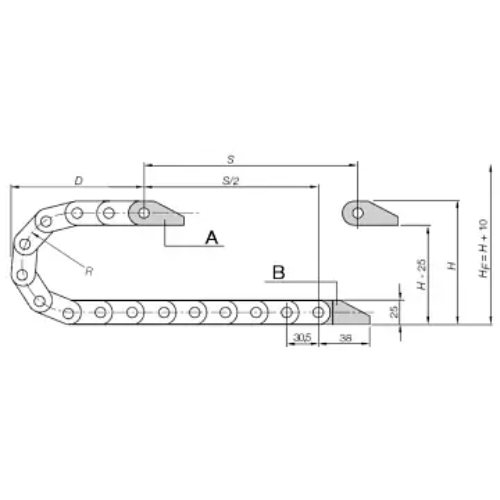

Serie_E14,Z14 výkres A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozteč: 30,5 mm
Články na m: 33
Pojazd: S
Dĺžka reťaze = S/2 + K


Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Osa X: Samonosná dĺžka v m: FLB/FLG
Osa Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmrrová rada reťazí série E14/Z14

Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] polomer ohybu
E14.1.R.0
 15
 27
 028
 038
 048
 075
 100
 125
E14.2.R.0
 25
 37
 028
 038
 048
 075
 100
 125
E14.3.R.0
 38
 50
 028
 038
 048
 075
 100
 125
E14.4.R.0
 50
 62
 028
 038
 048
 075
 100
 125
R 018 028 038
H 72 96 116
D 60 70 80
K 130 160 190
Kedy použiť túto reťaz: Kedy zvoliť iný variant:

  • keď potrebujete energetickú reťaz s vnútornou výškou 19 mm a malými polomermi ohybu

  • pre vnútorné šírky do 50 mm

  • pre samonosné dĺžky až do 0,65 m a plniacu hmotnosť do 0,5 kg/m

  • keď sa vyžaduje jednoduché plnenie bez otvárania a zatvárania krytov

  • ak je požadovaný tichý chod

  • ak je požadovaná ľahká a cenovo efektívna energetická reťaz

  • pre aplikácie s obzvlášť vysokým zaťažením a veľkými samonosnými dĺžkami
    » séria B15, E2 mini

  • verzia Z nie je vhodná pre klzné aplikácie
    » séria B15, E2 mini
Koncovky
série E14,Z14 koncovka
  • Jednodielna koncovka – pevná montáž
  • Odolná voči korózii
  • Možnosť prispôsobenia zákazníkovi
  • Zodpovedajúce pripájacie plochy: vnútorné / vonkajšie
  • Dodávané s odľahčovacími hrebeňmi
série E14,Z14 výkres koncovky
🔑 Objednávací kľúč
E14.1.028.0
E14.1.038.0
E14.1.048.0
E14.1.075.0
E14.1.100.0
E14.1.125.0
E14.2.028.0
E14.2.038.0
E14.2.048.0
E14.2.075.0
E14.2.100.0
E14.2.125.0
E14.3.028.0
E14.3.038.0
E14.3.048.0
E14.3.075.0
E14.3.100.0
E14.3.125.0
E14.4.028.0
E14.4.038.0
E14.4.048.0
E14.4.075.0
E14.4.100.0
E14.4.125.0
🔑 Objednávací kľúč
Z14.1.028.0
Z14.1.038.0
Z14.1.048.0
Z14.1.075.0
Z14.1.100.0
Z14.1.125.0
Z14.2.028.0
Z14.2.038.0
Z14.2.048.0
Z14.2.075.0
Z14.2.100.0
Z14.2.125.0
Z14.3.028.0
Z14.3.038.0
Z14.3.048.0
Z14.3.075.0
Z14.3.100.0
Z14.3.125.0
Z14.4.028.0
Z14.4.038.0
Z14.4.048.0
Z14.4.075.0
Z14.4.100.0
Z14.4.125.0
