Energetická reťaz série E08/Z08 easy chain®

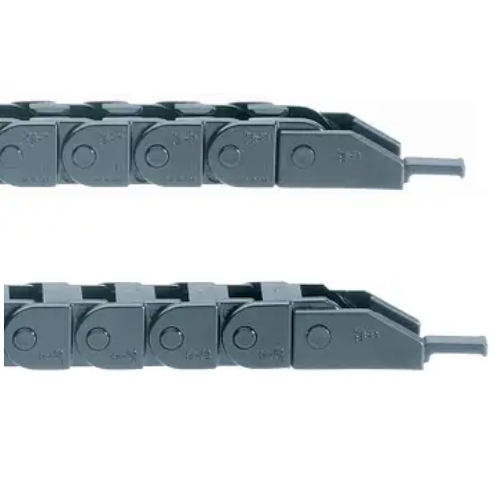

Séria E08 - plnenie cez vonkajší polomer.

Séria Z08 - plnenie cez vnútorný polomer.

Certifikáty a normy: RoHS 2 2011_65_EU REACH

E08_Z08
 Vnútorná šírka Bi: 10 až 50 mm
Polomery ohybu R: 28, 38, 48 mm
Rozstup článkov: 20 mm na článok = 50 článkov / m
Serie E08 A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozstup článkov: 20 mm
Články na m: 50
Pojazd: S

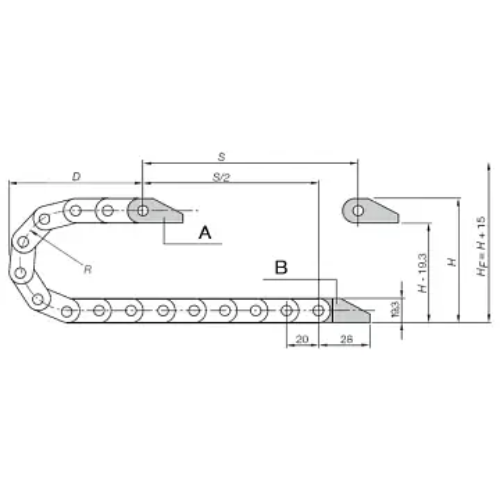

Dĺžka reťaze = S/2 + K
série E08,Z08 diagram Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy
Rozmerová rada reťaze séria E08/Z08
Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] polomer ohybu
E08.10.R.0
 10
 18,2
 028
 038
 048
E08.16.R.0
 16
 24,2
 028
 038
 048
E08.20.R.0
 20 28,2
 028
 038
 048
E08.30.R.0
 30 38,2
 028
 038
 048
E08.40.R.0
 40 48,2
 028 038
 048
E08.50.R.0
 50 58,2
 028
 038
 048
R 028 038 048
H 75 95 115
D 68 78 88
K 130 160 195
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • ak je potrebná energetická reťaz s vnútornou výškou 14,7 mm a s malým polomerom ohybu,
  • pre vnútorné šírky do 50 mm,
  • pre samonosné dĺžky do 1,0 m a plniace hmotnosti do 0,7 kg/m,
  • pri požiadavke na jednoduché plnenie bez otvárania a zatvárania viek,
  • keď je požadovaný tichý chod,
  • ak je potrebný ľahký a nákladovo efektívny variant.
Koncovky
  • Jednodielna koncovka – pevná montáž
  • Odolná voči korózii
  • Možnosť prispôsobenia zákazníkovi
  • Zodpovedajúce pripájacie plochy: vnútorné / vonkajšie
  • Dodávané s odľahčovacími krebeňmi
