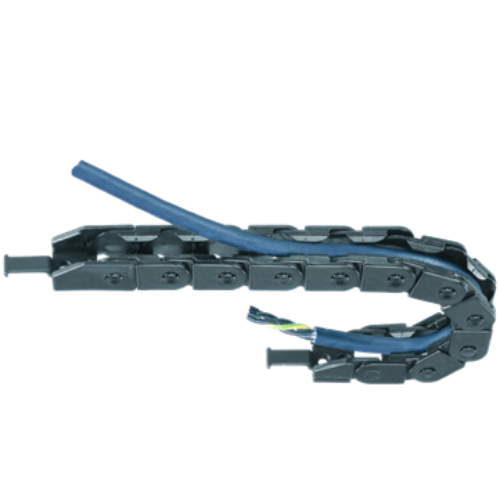

Energetická reťaz séria E06/Z06 easy chain®

Séria E06 - plnenie pozdĺž vonkajšieho polomeru.

Energetická reťaz série E06

Séria Z06 - plnenie pozdĺž vnútorného polomeru.

Energetická reťaz série Z06

Certifikáty a normy: RoHS 2 2011_65_EU REACH

Vnútorná šírka Bi: 10, 16, 20 mm
Polomer ohybu R: 18 až 38 mm
Rozstup článkov: 20 mm na článok = 50 článkov / m

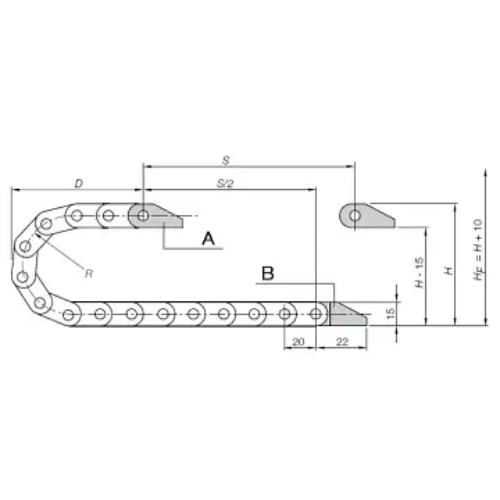

A1 = Pohyblivý koniec
A2 = Pevný koniec
Rozstup článkov: 20 mm
Články na m: 50
Pojazd: S
Dĺžka reťaze= S/2 + K


Samonosná dĺžka
Závislosť samonosnej dĺžky od dodatočného zaťaženia.
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka s max. povoleným priehybom
FLG = Samonosná dĺžka bez priehybu hornej vetvy
Rozmerová rada reťaze séria E06/Z06
Obj. číslo
 Bi [mm]
 Ba [mm]
 R [mm] polomer ohybu
E06.10.R.0
 10
 16,5
 018
 028
 038
E06.16.R.0
 16
 22,5
 018 028
 038
E06.20.R.0
 20
 26,5
 018
 028
 038
R 018 028 038
H 51 71 91
D 56 66 76
K 100 130 160
Kedy použiť túto reťaz: Kedy zvoliť iný variant:
  • ak je potrebná energetická reťaz s vnútornou výškou 10,7 mm a s malým polomerom ohybu,
  • pre vnútorné šírky do 20 mm,
  • pre samonosné dĺžky do 0,55 m a plniace hmotnosti do 0,45 kg/m,
  • keď je požadovaný hladký chod,
  • pri požiadavke na jednoduché plnenie bez otvárania a zatvárania viek,
  • ak je potrebný ľahký a nákladovo efektívny variant.
Koncovky
  • Jednodielna koncovka – pevná montáž.
  • Odolná voči korózii.
  • Možnosť prispôsobenia zákazníkovi.
  • Zodpovedajúce pripájacie plochy: vnútorné / vonkajšie.
  • Dodávané s odľahčovacími strmeňmi.
séria E06,Z06 výkres koncovky
🔑 Objednávací kľúč
E06.10.018.0
E06.10.018.0.S3
E06.10.028.0
E06.10.028.0.S3
E06.10.038.0
E06.16.018.0
E06.16.028.0
E06.16.038.0
E06.20.018.0
E06.20.028.0
E06.20.038.0
🔑 Objednávací kľúč
Z06.10.018.0
Z06.10.028.0
Z06.10.038.0
Z06.16.018.0
Z06.16.028.0
Z06.16.038.0
Z06.20.018.0
Z06.20.028.0
Z06.20.038.0
