Séria E045 / Z045

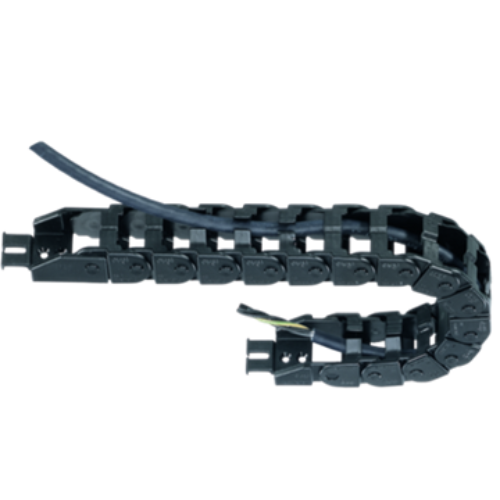

Energetická reťaz séria E045/Z045 easy chain®
Séria E045 - plnenie pozdĺž vonkajšieho polomeru.
Séria Z045 - plnenie pozdĺž vnútorného polomer.
Certifikáty a normy:
 |
Vnútorná šírka Bi: 16 mm Polomery ohybu R: 18 až 38 mm Rozstup článkov: 13 mm na článok = 77 článkov / m |
 |

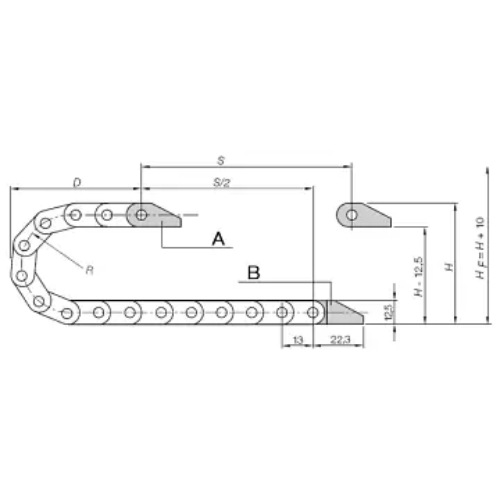

A1 = Pohyblivý koniec A2 = Pevný koniec Rozstup článkov: 13 mm Články na m: 77 Pojazd: S Dĺžka reťaze = S/2 + K |
 |
Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLB = Samonosná dĺžka s max. povoleným priehybom FLG = Samonosná dĺžka bez priehybu hornej vetvy |
| Rozmerová rada reťaze séria E045/Z045 |
|||||
| Obj. číslo |
Bi [mm] |
Ba [mm] |
R [mm] polomer ohybu |
||
| E045.10.R.0 |
10 |
16 |
018 |
028 |
038 |
| E045.16.R.0 |
16 |
23 |
018 |
028 | 038 |
| R | 018 | 028 | 038 |
|---|---|---|---|
| H | 48,5 | 68,5 | 88,5 |
| D | 44 | 54 | 64 |
| K | 85 | 115 | 150 |
| Kedy použiť túto reťaz: | Kedy zvoliť iný variant: |
|---|---|
|
|
| Koncovky |
|
|---|---|
 |
|
 |
|
| 🔑 Objednávací kľúč |
||
| 1 komora | 2 komory | 3 komory |
| E045.10.018.0 | E045.2/7.018.0 | E045.3/9.018.0 |
| E045.10.028.0 | E045.2/7.028.0 | E045.3/9.028.0 |
| E045.10.038.0 | E045.2/7.038.0 | E045.3/9.038.0 |
| E045.16.018.0 | E045.2/9.018.0 | |
| E045.16.028.0 | E045.2/9.028.0 | |
| E045.16.038.0 | E045.2/9.038.0 | |
| 🔑 Objednávací kľúč |
|
| 1 komora | 2 komory |
| Z045.16.018.0 | Z045.2/7.018.0 |
| Z045.16.028.0 | Z045.2/7.028.0 |
| Z045.16.038.0 | Z045.2/7.038.0 |
