Séria E04

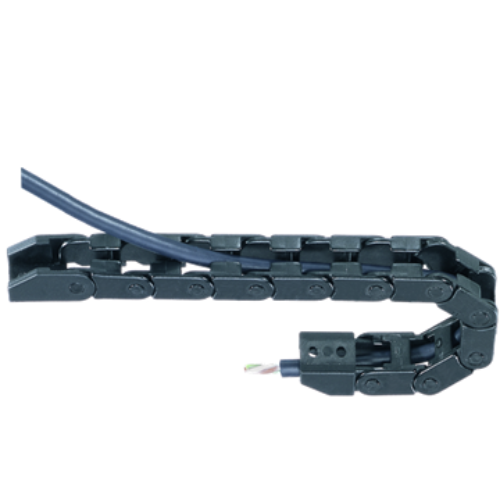

Energetická reťaz séria E04 easy chain®

Energetická reťaz easy chain® je cenovo výhodná, ľahko plniteľná reťaz. Vo verzii „E“ sa kábel jednoducho inštaluje zvonku. Hlavným dôvodom, prečo zvoliť reťaze Easy chain, je úspora času pri montáži káblov.

Plnenie pozdĺž vonkajšieho polomeru.
Veľmi jednoduché plnenie - ideálne pre aplikácie s konektormi zhotovenými na mieru.
Obmedzená odolnosť krytu.

Certifikáty a normy:

	Vnútorná šírka Bi: 7 mm Polomery ohybu R: 15 až 48 mm Rozstup článkov: 16,7 mm na článok = 60 článkov / m

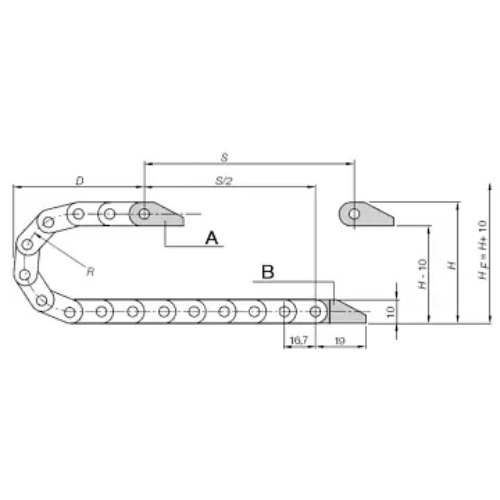

	A1 = Pohyblivý koniec A2 = Pevný koniec Rozstup článkov: 16,7 mm Články na m: 60 Pojazd: S Dĺžka reťaze = S/2 + K
	Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLB = Samonosná dĺžka s max. povoleným priehybom FLG = Samonosná dĺžka bez priehybu hornej vetvy

Rozmerová rada reťaze séria E04

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] polomer ohybu
E04.07.R.0	7	13	015	018	028	038	048

R	015	018	028	038	048
H	40	46	66	86	106
D	45	48	58	68	78
K	85	90	125	155	185

Kedy použiť túto reťaz:	Kedy zvoliť iný variant:
ak je potrebná energetická reťaz s vnútornou výškou 7,0 mm a s malými polomermi ohybu, pre vnútorné šírky do 0,55 m a plniace hmotnosti až do 0,35 kg/m, keď je požadovaný hladký chod, pri požiadavke na jednoduché plnenie bez otvárania a zatvárania viek, ak je potrebný ľahký a nákladovo efektívny variant, v prípade veľkej akcelerácie.	pre aplikácie so zvlášť vysokým zaťažením a veľké samonosné dĺžky » séria 06, E2 micro, ak je požadovaná neotvárateľná reťaz » séria 04, E2 micro.

Koncovky
	Jednodielna koncovka – pevná montáž. Odolná voči korózii. Možnosť prispôsobenia zákazníkovi.

🔑 Objednávací kľúč
E04.07.015.0
E04.07.018.0
E04.07.028.0
E04.07.038.0
E04.07.048.0
