Séria E03

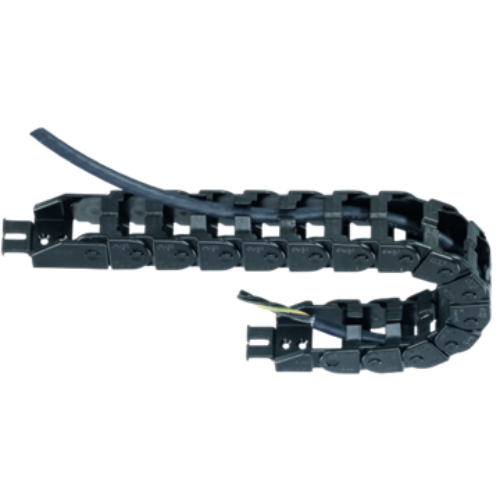

Energetická reťaz séria E03 easy chain®
Energetická reťaz easy chain® je cenovo výhodná, ľahko plniteľná reťaz. Vo verzii „E“ sa kábel jednoducho inštaluje zvonku. Hlavným dôvodom, prečo zvoliť reťaze Easy chain, je úspora času pri montáži káblov.
- Najmenšia energetická reťaz na svete - 5 x 5 mm.
- Koncovka s integrovaným odľahčením pnutia.
- Veľmi jednoduché plnenie.
Certifikáty a normy:
 |
Vnútorná šírka Bi: 5 až 10 mm Polomery ohybu R: 10 až 28 mm Rozstup článkov: 10 mm na článok = 100 článkov / m |
 |

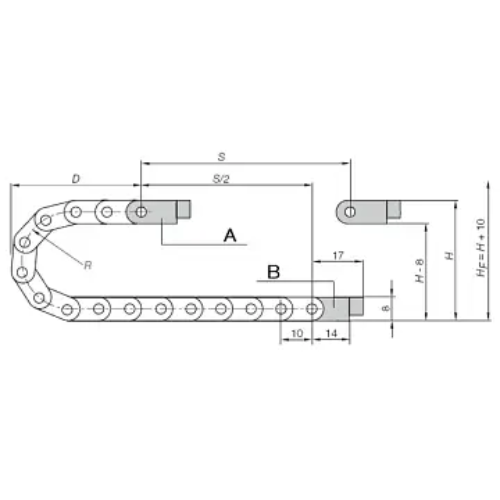

A1 = Pohyblivý koniec A2 = Pevný koniec Rozstup článkov: 10 mm Články na m: 100 Pojazd: S Dĺžka reťaze = S/2 + K |
 |
Samonosná dĺžka Závislosť samonosnej dĺžky od dodatočného zaťaženia. Os X: Samonosná dĺžka v m: FLB/FLG Os Y: Dodatočné zaťaženie v kg/m Menšie merítko: dĺžka pojazdu S v m FLB = Samonosná dĺžka s max. povoleným priehybom FLG = Samonosná dĺžka bez priehybu hornej vetvy |
Rozmerová rada reťaze séria E03
| Obj. číslo |
Bi [mm] |
Ba [mm] |
R [mm] polomer ohybu |
|||||
| E03.05.R.0 |
5 |
8,7 |
035 |
010 |
012 |
015 |
018 |
028 |
| E03.07.R.0 |
7 |
10,7 |
035 |
010 |
012 |
015 |
018 |
028 |
| E03.10.R.0 |
10 |
13,7 |
035 | 010 |
012 |
015 |
018 |
028 |
| R | 010 | 012 | 015 | 018 | 028 |
|---|---|---|---|---|---|
| H | 28 | 32 | 38 | 44 | 64 |
| D | 29 | 31 | 34 | 37 | 47 |
| K | 55 | 60 | 70 | 80 | 110 |
| Kedy použiť túto reťaz: | Kedy zvoliť iný variant: |
|---|---|
|
|
| Koncovky |
|
|---|---|
 |
|
|
|
|
| 🔑 Objednávací kľúč |
| E03.05.010.0 |
| E03.05.012.0 |
| E03.05.015.0 |
| E03.05.018.0 |
| E03.05.028.0 |
| E03.07.010.0 |
| E03.07.012.0 |
| E03.07.015.0 |
| E03.07.018.0 |
| E03.07.028.0 |
| E03.10.010.0 |
| E03.10.012.0 |
| E03.10.015.0 |
| E03.10.018.0 |
| E03.10.028.0 |
