Séria 5050HD

Energetická reťaz séria 5050HD_9850HD
OPÝTAŤ SA / ODOSLAŤ DOPYT

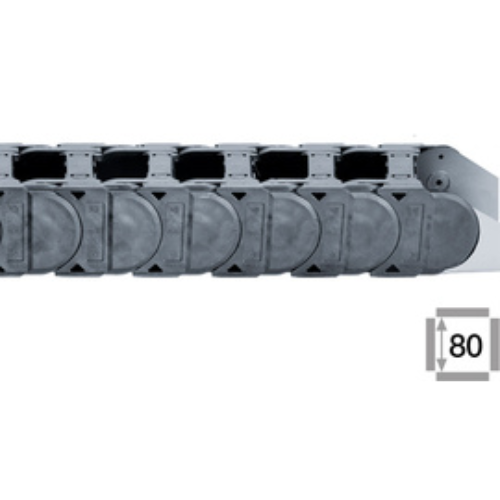

Energetická reťaz e-chain® séria 5050HD
Energetická rúra e-tube séria 9850HD

Serie_5050HD_9850HD

Energetická reťaz séria 5050HD, s podperami pre každý článok

1. Veľmi vysoká stabilita vďaka systému "jazýčka a drážky"

2. Veľmi vysoká torzná tuhosť

3. Vysoká stabilita v ťahu (o 20 % vyššia pevnosť v ťahu ako pri sérii 5050)

4. Veľmi široké klzné plochy, nízke opotrebenie

5. Uzavreté a otvorené priestory možno kombinovať

6. Veká uzatvorenej energetickej reťaze sa dajú otáčať a vyberať

7. Široká škála foriem vnútorných priečok.

8. Priečniky pre sa dajú odstrániť na oboch stranách

9. Široké plastové priečniky - šetrné ku káblom

10. Robustné oceľové montážne konzoly
5050HD 9850HD
Serie_5050HD Serie_R9850HD
Vnútorná šírka Bi: 50 až 600 mm
Polomer ohybu R: 150 až 500 mm
Rozteč: 91 mm na článok = 11 článkov / m
 Vnútorná širka Bi: 75 až 462 mm
Polomer ohybu R: 150 až 500 mm
Rozteč: 91 mm na článok = 11 článkov / m
Serie_5050HD_9850HD diagram

Samonosné pojazdy

Závislosť samonosnej dĺžky od dodatočného zaťaženia
Os X: Samonosná dĺžka v m: FLB/FLG
Os Y: Dodatočné zaťaženie v kg/m
Menšie merítko: dĺžka pojazdu S v m
FLB = Samonosná dĺžka bez priehybu hornej vetvy
FLG = Samonosná dĺžka s max. povoleným priehybom
Serie_5050HD_9850HD výkres

A = pohyblivý koniec
B = pevný koniec
Rozteč: 91 mm na článok
Počet článkov reťaze na 1 m: 11
Dráha: S
Dĺžka reťaze = S/2 + K
R 150 200 250 300 350 400 500
H 408 508 608 708 808 908 1108
D 341 391 441 491 541 591 691
K 655 815 970 1125 1285 1440 1755
Kedy použiť:
 Kedy zvoliť inú:
  • pre vysoké torzné zaťaženie
  • pre bočnú montáž s veľkou samonosnou dĺžkou
  • pre trvalo extrémne vlhké prostredie
  • k dispozícii aj ako Rol e-chain®
