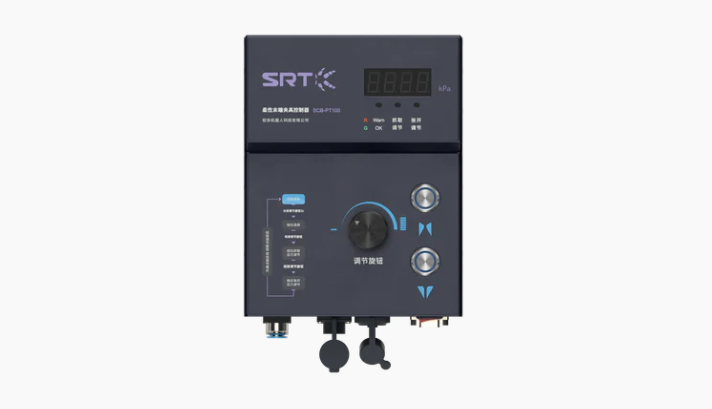

Riadiaca jednotka SCB-PT
Riadiaca jednotka pre ovládanie uchopovačov
Pneumatický riadiaci modul SCB-PT je špeciálne navrhnutý pre mäkké (soft) uchopovače. Dokáže generovať bezpečný a presne regulovaný tlak vzduchu, ktorý je uchopovač schopný tolerovať, čo nie je možné dosiahnuť pomocou bežných priemyselných zdrojov vzduchu.
Pomocou tohto modulu je možné plynule nastavovať vnútorný tlak v uchopovačoch, čím sa dosahuje presné a opakovateľné riadenie sily zovretia. To zabezpečuje spoľahlivé a zároveň šetrné uchopenie aj citlivých predmetov.
Technické parametre
| Pozitívny tlak | -80 ~ 100 |
| Prúd pri pozitívnom tlaku / L/min | 285 |
| Prúd pri negatívnom tlaku / L/min | 85 |
| Opakovateľná presnosť / kPa | ±4 |
| Režim regulácie napätia (riadenia) / špeciálne funkcie | detekcia úniku vzduchu |
| výstup signálu | |
| výstup alarmového signálu | |
| ochrana proti pretlaku | |
| podpora viacerých komunikačných protokolov | |
| Hmotnosť / kg | 3 |
| Rozmery (D × Š × V) / mm | 222 × 172 × 96 |
| Stupeň krytia IP | IP42 |
Hlavné vlastnosti modulu
1. Nastaviteľný pozitívny a negatívny tlak
Pozitívny aj negatívny tlak je možné regulovať, čo určuje silu a rozsah otvorenia uchopovača. Systém dosahuje až 120 cyklov/min.
2. Presná regulácia
Kombinácia pneumatiky a algoritmu zabezpečuje stabilný a presný výstup tlaku.
3. Spôsoby ovládania / Spôsoby regulácie tlaku
- manuálne
- IO riadenie
- Komunikačné riadenie

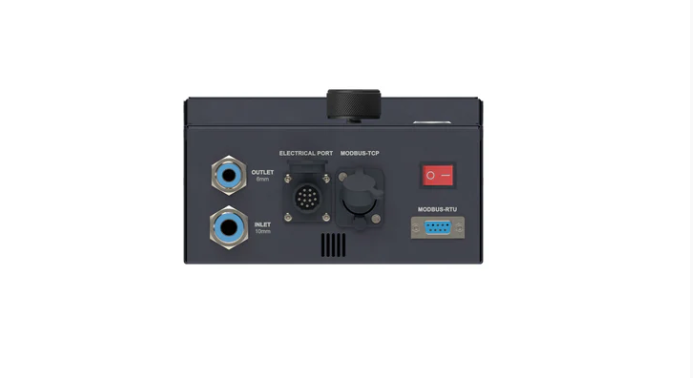

4. Komunikačné protokoly
- Modbus-RTU
- Modbus-TCP
- Kompatibilné s robotmi a PLC
5. Viacstupňové nastavenie
8 úrovní tlaku, prepínanie cez IO pre rýchlu zmenu režimu.
6. Kontrola prívodu vzduchu
Pri nedostatočnom tlaku zobrazí stav ERROR.
7. Výstup signálu
Po stabilizácii tlaku vysiela signál pre ďalší krok procesu.
8. Jednoduchá montáž
Podporuje montáž na stôl, panel aj DIN lištu pomocou adaptérov.
 |
 |
 |
