Servo kábel CF897

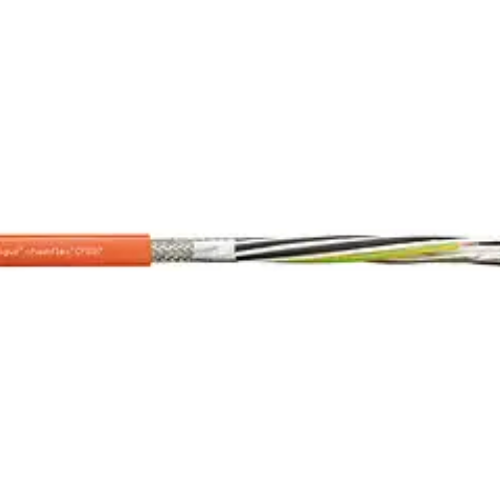

Servo kábel chainflex® CF897
|
|
Typické oblasti použitia CF897:
- Pre požiadavky pružného zaťaženia - flexibilné aplikácie
- Pre aplikácie s pôsobením olejov
- Interiérové alebo vonkajšie aplikácie, bez priameho pôsobenia slnečného žiarenia
- Obzvlášť vhodný pre samonosné pojazdy do 10 m
- Obrábacie stroje / obrábacie jednotky, aplikácie kde pôsobia nižšie teploty
 |
|
Životnost kabelu CF897:
| Garantovaná životnost (počet dvojzdvihů) |
1 milión | 3 milióny | 5 miliónov |
|---|---|---|---|
| Teplota od/do [°C] | R min. [Koeficient x d] |
R min. [Koeficient x d] |
R min. [Koeficient x d] |
| -20 / -10 | 17.5 | 18.5 | 19.5 |
| -10 / +70 | 15 | 16 | 17 |
| +70 / +80 | 17.5 | 18.5 | 19.5 |
Technické údaje kábla CF897
| Dynamické informácie | |
 | Min. polomer ohybu, reťaz e-chain (koeficient) |
15 x d |
| | Min. polomer ohybu, reťaz e-chain |
187,5 mm |
| | Min. polomer ohybu, ohybný (koeficient) |
12 x d |
| | Min. polomer ohybu pevný (koeficient) |
8 x d |
 | Teplota e-chain® |
-20°C až +80°C |
| | Teplota, flexibilná |
-40°C až +80°C (podľa DIN EN 60811-504) |
| | Teplota, pevná |
-50°C až +80°C (podľa DIN EN 50305) |
 | v max. bez podpory (rýchlosť) |
3 m/s |
 | a max. (zrýchlenie) |
20 m/s² |
 | Dĺžka pojazdu |
Samonosné až do 10 m |
 | Torzia |
Bez skrútenia |
| Konštrukcia káblov | |
 | Vodič |
Vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228) |
 | Izolácia žíl |
Mechanicky vysoko kvalitná zmes TPE s obzvlášť nízkou kapacitou |
 | Splietanie žíl |
Spolu spletené silové žily a žily ovládacích párov v optimalizovanej dĺžke skrutu. |
 | Celkové tienenie |
Opletenie z pocínovaných medených drôtov. Pokrytie približne 60 % optické |
 | Značenie žíl |
Silové žily: čierne žily s bielym číslovaním, jedna žila žltozelená 1. žila: U / L1 / C / L+ 2. žila: V / L2 3. žila: W / L3 / D / L- 1 ovládací pár: čierne žily s bielymi číslovaním |
 | Tienenie vodiča |
Fóliové pásky s optimalizovaným, flexibilným fóliovým štítom |
 | Vonkajší plášť |
iguPUR zmes s nízkou priľnavosťou prispôsobená požiadavkám energetických reťazí e-chain® |
| | Farba vonkajšieho plášťa |
Pastelová oranžová (porovnateľná s RAL 2003) |
| Elektrické informácie | |
 | Menovité napätie |
600/1000V (podľa DIN VDE 0298-3), 1000V (podľa UL) |
 | Skúšobné napätie |
4000V (podľa DIN EN 50395) |
| Vlastnosti a schválenia | |
 | Odolnosť voči UV žiareniu |
Žiadna |
 | Spomaľovač horenia |
Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň |
 | Bez silikónov |
Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992) |
 | bez PTFE |
Bez obsahu PTFE |
 | UL overené |
Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne" |
 | UL/CSA |
Style 10492 a 220940, 1000 V, 80 °C |
 | NFPA |
Podľa kapitoly 79.2018 NFPA 12-9 |
 | EAC |
Číslo certifikátu RU C-DE.ME77.B.00302/19 |
 | REACH |
V súlade s nariadením (EC) č. 1907/2006 (REACH) |
 | Bez olova |
Podľa smernice 2011/65/EU (RoHS-II/RoHS-III) |
 | CE |
Podľa smernice 2014/35/EU |
 | UKCA |
V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021) |
