Servo kábel CF29.D

OPÝTAŤ SA / ODOSLAŤ DOPYT

Na stiahnutie

chainflex CF29.D - katalógový list

Servo kabel chainflex® CF29.D

Vonkajší plášt z PUR
Tienený
Odolný voči olejom

Bez obsahu PVC a halogénov
Odolný voči UV žiareniu
Odolný voči hydrolýze a mikróbom

Typické oblasti použitia CF29.D:

Pre veľmi náročné aplikácie
Pre samonosné pojazdy a až 400 m a více pre klzné aplikácie
Takmer neobmedzená odolnosť voči olejom ako aj bio olejom
Žiadne krútenie
Pre vnútorné a vonkajšie použitie, odolné proti UV žiareniu
Regálové zakladacie a vyberacie jednotky pre vysokoregálové sklady, obrábacie stroje/obrábacie jednotky, pre rýchlu manipuláciu, čisté priestory (Clean room), osadzovanie polovodičov, vonkajšie žeriavy, aplikácie pri nízkych teplotách

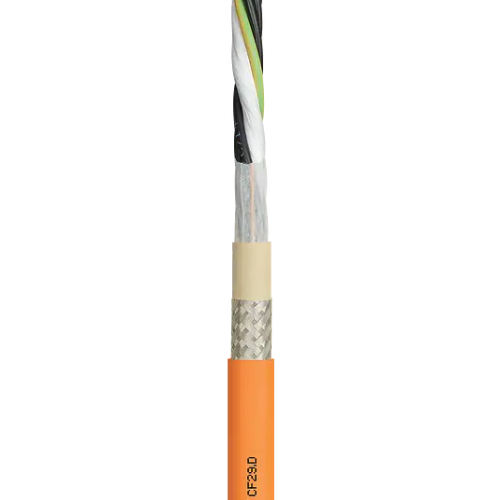

Extrudovaná zmess TPE
Pletené medené tienenie mimoriadne odolné pri ohybe
Extrudovaná výplň medzi žilami
Napájací vodič s ovládacími párovými žilami sú pletené s prvkami zaručujúcimi pevnosť v ťahu
Vinuté medené tienenie odolné proti ohybu

Životnosť kábla CF29.D:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov		7,5 miliónov		12,5 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]		R min. [Koeficient x d]		R min. [Koeficient x d]
Teplota od/do [°C]	< 10 m	≥ 10 m	< 10 m	≥ 10 m	< 10 m	≥ 10 m
-35/-25	8.5	10	9.5	11	10.5	12
-25/+90	6.8	7.5	7.5	8.5	8.8	9.5
+90/+100	8.5	10	9.5	11	10.5	12

Technické údaje kábla CF29.D

Dynamické informace
\| Min. polomer ohybu, reťaz e-chain (koeficient)	6,8 x h
\| Min. polomer ohybu, reťaz e-chain	88,4 mm
\| Min. polomer ohybu, ohybný (koeficient)	5 x d
\| Min. polomer ohybu, ohybný	77,5 mm
\| Min. polomer ohybu pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	62 mm
\| Teplotný rozsah	-35°C až +100°C
\| Teplota, flexibilná	-50°C až +100°C (podle DIN EN 60811-504)
\| Teplota, pevná	-55°C až +100°C (podle DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. klouzavost (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s²
\| Dĺžka pojazdu	Pojazdy až 400 m a viac
\| Torzia	Žiadne

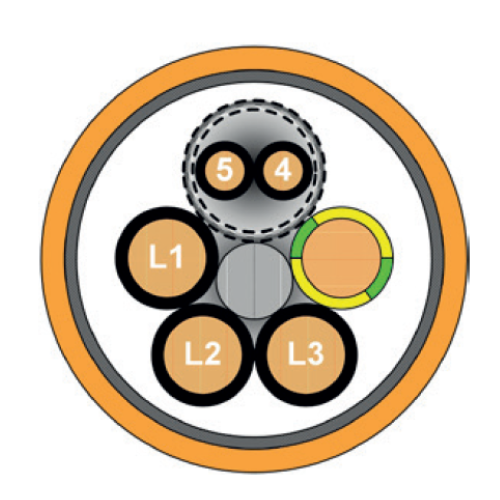

Konštrukcia káblov
\| Vodič	Vinutý vodič z medených drôtov zvlášť odolný voči ohybu (podľa EN 60228)
\| Izolácia žíl	Mechanicky vysokohodnotná, špeciálne nízkokapacitná XLPE zmes
\| Splietanie žíl	Napájacie vodiče s ovládacími pármi spletené spolu so spevňujúcimi prvkami.
\| Značenie žíl	Napájacie vodiče: čierne žily s bielymi číslicami, jedna žila zeleno-žltá 1. žila: U / L1 / C / L+ 2. žila: V / L2 3. žila: W / L3 / D / L- 1 ovládací pár: čierne žily s bielymi číslicami 1. ovládací vodič: 4 2. ovládací vodič: 5
\| Tienenie vodiča	Pocínované medené tienenie, mimoriadne odolné proti ohybu.
\| Ceklové tienenie	Pocínované medené tienenie, mimoriadne odolné proti ohybu. Pokrytie cca 70% lineárne, cca 90 % opticky.
\| Vnútorný plášť	TPE zmes výrobcom prispôsobená na použitie v energetických reťaziach.
\| Vonkajší plášť	Zmes TPE s nízkou priľnavosťou, vysoko odolná voči oderu, prispôsobená požiadavkám na použitie v energetických reťaziach.
\| Farba vonkajšieho plášťa	Pastelovo oranžová (podobná RAL 2003)
Elektrické informácie
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3), 1000V (podľa UL)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť voči olejom	Odolný voči olejom (podľa DIN EN 60811-404), voči bio olejom (podľa VDMA 24568 s Plantocut 8 S-MB testované DEA), trieda 4
\| Bez silikónov	Bez obsahu silikónov, ktoré môžu ovplyvniť priľnavosť náteru (podľa PV 3.10.7 - stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| REACH	V súlade s nariadením (EC) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EC (RoHS-II/RoHS-III)
\| Čisté priestory	Podľa ISO trieda 1. Materiál vonkajšieho plášťa zodpovedá CF9.15.07, skúšané IPA podľa štandardu 14644-1.
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Style 30052 and 22351, 1000 V, 80 °C
\| UL ověřeno	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne"
\| DESINA	Podľa štandardizácie VDW a DESINA.
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
