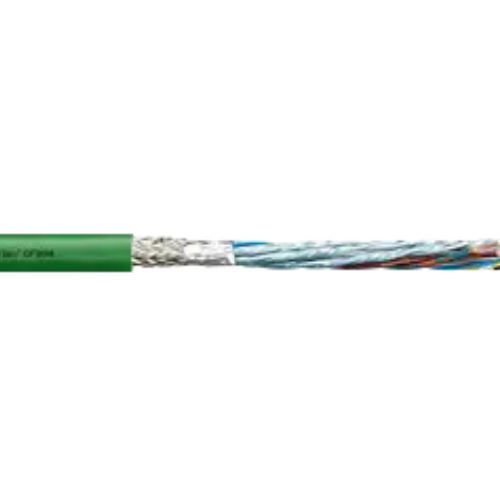

Merací kábel chainflex® CF894

Vonkajší plášť iguPUR
Odolný proti olejom

Tienený
Oheň retardujúci

Typické oblasti použitia CF894:

Pre flexibilné použitie
Vplyv olejov
Vnútorné a vonkajšie použitie bez priameho zaťaženia
Špeciálne pre samonosné aplikácie
Obrábacie stroje/obrábacie jednotky, aplikácie pri nízkych teplotách

Extrudovaná PUR zmes
Opletené medené tienenie
Páskovanie fólií optimalizované, ohybuvzdorná tienená fólia
Jadrá a prvky signálnych párov sú prepojené v optimalizovanej dĺžke rozstupu
Ohybuvzdorný vodič

Životnosť káblu CF894:

Garantovaná životnosť (počet dvojzdvihov)	1 milión	3 milióny	5 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-20 / -10	17.5	18.5	19.5
-10 / +70	15	16	17
+70 / +80	17.5	18.5	19.5

Technické údaje káblu CF894

Dynamické informácie
\| Min. polomer ohybu, e-chain (faktor)	15 x d
\| Min. polomer ohybu, e-chain	Priemer 120 mm
\| Min. polomer ohybu, pružný (koeficient)	12 x d
\| Min. polomer ohybu, pružný	Priemer 96 mm
\| Min. polomer ohybu pevný (faktor)	8 x d
\| Min. polomer ohybu, pevný	Priemer 64 mm
\| Teplotní reťaz e-chain®	-20°C až +80°C
\| Teplota, flexibilná	-40°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	3 m/s
\| a max. (zrýchlenie)	20 m/s²
\| Dĺžka pojazdu	Bez podpory až do 10 m
\| Torzia	Bez krútenia
Konštrukcia káblov
\| Vodič	Vodič vyrobený z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysoko kvalitná zmes TPE
\| Splietanie žíl	Podľa špecifikácie meracieho systému
\| Celkový štít	Pletené z pocínovaných medených drôtov. Krytie približne 60 % optické.
\| Elementový štít	Páskovanie fólií s optimalizovaným, flexibilným ochranným filmom. Približne 100 % optické pokrytie.
\| Vonkajší plášť	Zmes iguPUR s nízkou priľnavosťou, prispôsobená požiadavkám reťazí e-chain®.
\| Farba vonkajšieho plášťa	Žltozelená (porovnateľná s RAL 6018)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredne
\| Odolnosť voči oleju	Odolnosť voči oleju (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónu	Bez obsahu silikónu, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 1589 a 20236, 30 V, 80 °C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa NFPA 79-2018, kapitola 12.9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
