Servo kábel CF887

OPÝTAŤ SA / ODOSLAŤ DOPYT

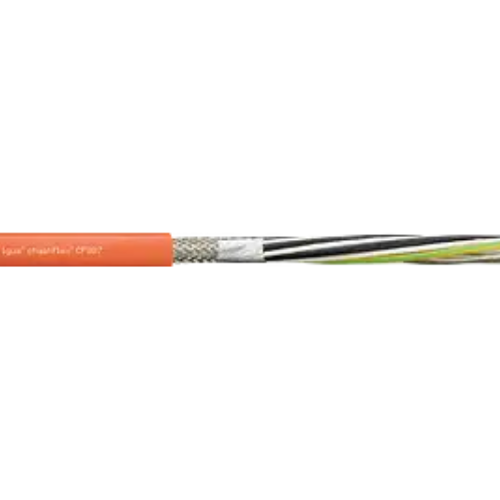

Servo kábel chainflex® CF887

Vonkajší plášť z PVC
Tienený
Nehorľavý

Typické oblasti použitia CF887:

Pre flexibilné aplikácie
Aplikácie bez výskytu oleja
Prednostné použitie v interiéri
Špeciálne pre samonosné aplikácie
Spracovanie dreva/kameňa, baliaci priemysel, zásobovacie systémy, manipulácia, riadiace zariadenia

Extrudovaná PVC zmes
Opletené medené tienenie
Napájacie vodiče s riadiacimi jadrami sú opletené s optimalizovaným rozostupom
Ohybuvzdorný vodič

Životnosť káblu CF887:

Garantovaná životnosť (počet dvojzdvihov)	1 milión	3 milióny	5 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
+5 / +15	17.5	18.5	19.5
+15 / +60	15	16	17
+60 / +70	17.5	18.5	19.5

Technické údaje káblu CF887

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	15 x d
\| Min. polomer ohybu, reťaz e-chain	217,5 mm
\| Min. polomer ohybu, ohybný (faktor)	12 x d
\| Min. polomer ohybu, ohybný	174 mm
\| Min. polomer ohybu pevný (koeficient)	8 x d
\| Min. polomer ohybu, pevný	116 mm
\| Teplota e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	3 m/s
\| a max. (zrýchlenie)	20 m/s²
\| Dĺžka pojazdu	Samonosné až 100 m
\| Krútenie	Bez krútenia
Konštrukcia káblov
\| Vodič	Vodič pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes TPE s obzvlášť nízkou kapacitou
\| Uviaznutie jadra	Výkonové jadrá a riadiace párové prvky sú navinuté spolu v optimalizovanej dĺžke rozstupu
\| Vnútorná bunka	TPE zmes prispôsobená požiadavkám energetických reťazí e-chain®
\| Celkový štít	Opletenie z pocínovaných medených drôtov. Pokrytie približne 60 % optické
\| Elementový štít	Fóliové pásky s optimalizovaným, flexibilným fóliovým štítom
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou prispôsobená požiadavkám energetických reťazí e-chain®
\| Farba vonkajšieho plášťa	Pastelová oranžová (porovnateľná s RAL 2003)
Elektrické informácie
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	ŽIadna
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10492 a 2570, 1000 V, 80 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
