Snímačový kábel CF884

OPÝTAŤ SA / ODOSLAŤ DOPYT

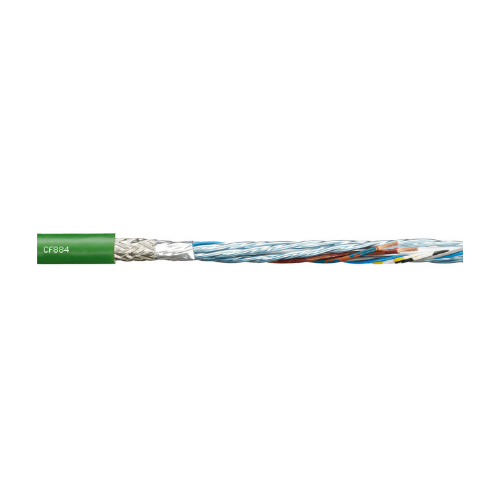

Merací kábel chainflex® CF884

Vonkajší plášť z PVC
Tienený
Oheň retardujúci

Typické oblasti použitia CF884:

Pre flexibilné aplikácie
Aplikácie bez oleja
Preferované vnútorné aplikácie
Špeciálne pre samonosné aplikácie
Spracovanie dreva/kameňa, baliaci priemysel, zásobovacie systémy, manipulácia, riadenie zaťaženia

Extrudovaná PUR zmes
Opletený medený štít
Optimalizované fóliové obalenie, ohybuvzdorná tieniaca fólia
Jadrá a prvky signálnych párov sú prepojené v optimalizovanej dĺžke rozstupu
Ohybovo silný vodič

Životnosť káblu CF884:

Garantovaná životnosť (počet dvojzdvihov)	1 milión	3 milióny	5 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
+5 / +15	17.5	18.5	19.5
+15 / +60	15	16	17
+60 / +70	17.5	18.5	19.5

Technické údaje káblu CF884

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	15 x d
\| Min. polomer ohybu, reťaz e-chain	Priemer 120 mm
\| Min. polomer ohybu, pružný (koeficient)	12 x d
\| Min. polomer ohybu, pružný	Priemer 96 mm
\| Min. polomer ohybu pevný (faktor)	8 x d
\| Min. polomer ohybu, pevný	Priemer 64 mm
\| Teplotná reťaz e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	3 m/s
\| a max. (zrýchlenie)	20 m/s²
\| Dĺžka pojazdu	Samonosné až do 10 m
\| Krútenie	Bez krútenia
Konštrukcia káblov
\| Vodič	Vodič zložený z medených drôtov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysoko kvalitná zmes TPE
\| Splétání žil	Podľa špecifikácie meracieho systému
\| Celkový štít	Opletenie z pocínovaných medených drôtov. Pokrytie cca 60% optické
\| Elementový štít	Lepenie s optimalizovanou, flexibilnou fóliovou ochranou. Približne 100 % optické pokrytie.
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou, prispôsobená požiadavkám e-chain® (podľa DIN EN 50363-4-1)
\| Farba vonkajšieho plášťa	Žltozelená (porovnateľná s RAL 6018)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Žiadny
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 1589 a 2560, 30 V, 60 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa NFPA 79-2018, kapitola 12.9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
