Servo kábel CF280.UL.H

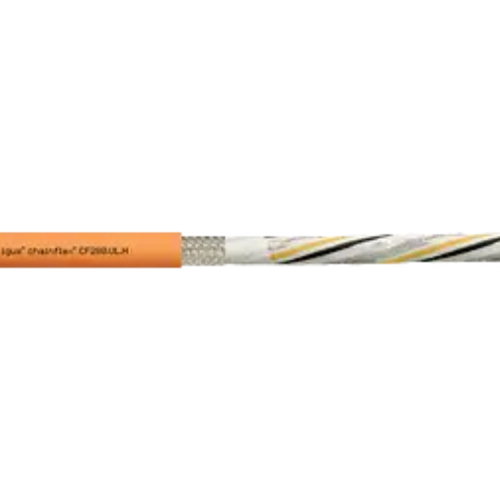

Hybridný servo kábel chainflex® CF280.UL.H
|
|
Typické oblasti použitia CF280.UL.H:
- Pre aplikácie so stredným zaťažením
- Takmer neobmedzená odolnosť voči olejom
- Pre interiérové alebo vonkajšie aplikácie, bez priameho pôsobenia slnečného žiarenia
- Pre samonosné pojazdy a klzné aplikácie do 10 m
- Pre obrábacie stroje / obrábacie jednotky, aplikácie kde pôsobia nižšie teploty
|
Životnosť kábla CF280.UL.H:
| Garantovaná životnosť (počet dvojzdvihov) |
5 milónov | 7,5 milónov | 10 milónov |
|---|---|---|---|
| Teplota od/do [°C] | R min. [Koeficient x d] |
R min. [Koeficient x d] |
R min. [Koeficient x d] |
| -25 / -15 | 12.5 | 13.5 | 14.5 |
| -15 / +70 | 10 | 11 | 12 |
| +70 / +80 | 12.5 | 13.5 | 14.5 |
Technické údaje kábla CF280.UL.H
| Dynamické informácie | |
 | Min. polomer ohybu, reťaz e-chain (koeficient) |
10 x d |
| | Min. polomer ohybu, reťaz e-chain |
155 mm |
| | Min. polomer ohybu, ohybný (faktor) |
8 x d |
| | Min. polomer ohybu, ohybný |
124 mm |
| | Min. polomer ohybu pevný (koeficient) |
5 x d |
| | Min. polomer ohybu, pevný |
77,5 mm |
 | Teplotný rozsah |
-25°C až +80°C |
| | Teplota, flexibilná |
-40°C až +80°C (podľa DIN EN 60811-504) |
| | Teplota, pevná |
-50°C až +80°C (podľa DIN EN 50305) |
 | v max. bez podpory (rýchlosť) |
10 m/s |
| | v max. kĺzavosť (rýchlosť) |
2 m/s |
 | a max. (zrýchlenie) |
50 m/s² |
 | Dĺžka pojazdu |
Pojazdy až 10 m |
 | Torzia |
Žiadna |
| Konštrukcia káblov | |
 | Vodič |
Lankový vodič uložený spôsobom odolným voči ohýbaniu, splietaný z holých medených drôtov optimalizovaného prierezu (podľa DIN EN 60228). |
 | Izolácia žíl |
Mechanicky vysoko kvalitná, nízkokapacitná XLPE zmes. |
 | Splietanie žíl |
Napájací vodič s ovládacími párovými žilami vinutými spolu s prvkami zaručujúcimi pevnosť v ťahu. |
 | Značenie žíl |
Silové žily: čierne žily s bielym číslovaním, jedna žila žltozelená Tienené ovládacie páry: čierne žily s bielym číslovaním |
 | Tienenie vodiča |
Pružné opletenie z pocínovaných medených drôtov. |
 | Celkové tienenie |
Opletenie odolné proti ohybu z pocínovaných medených drôtov. Krytie cca 55 % lineárne, cca 80 % opticky. |
 | Vonkajší plášť |
Zmes PVC s nízkou priľnavosťou, vysoko odolná voči oderu, prispôsobená požiadavkám na použitie v energetických reťaziach (podľa DIN EU 50363-10-2). |
| | Farbaa vonkajšieho plášta |
Pastelová oranžová (porovnateľná s RAL 2003) |
| Elektrické informácie | |
 | Menovité napätie |
600/1000V (podľa DIN VDE 0298-3) |
 | Skúšobné napätie |
4000V (podľa DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnosť voči UV žiareniu |
Stredná |
 | Odolnosť voči olejom |
Odolnosť proti olejom (podľa DIN EN 50363-10-2), trieda 3 |
 | Offshore |
Odolné voči MUD podľa NEK 606 – status 2018 |
 | Zpomalovač horenia |
Podľa smernice IEC 60332-1-2, CEI 20-35, FT1, VW-1 |
 | Bez silikónov |
Bez obsahu silikónov, ktoré môžu ovplyvniť priľnavosť náteru (podľa PV 3.10.7 - stav 1992) |
 | Bez halogénov |
Podľa DIN EN 60754 |
 | Bez PTFE |
Bez obsahu PTFE |
 | UL overené |
Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne" |
 | UL/CSA |
Style 10492 and 20234, 1000 V, 80 °C |
 | NFPA |
Podľa NFPA 79-2018, kapitola 12.9 |
 | REACH |
V súlade s nariadením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podľa smernice 2011/65/EU (RoHs-II/RoHS-III) |
 | Čisté priestory |
Podľa ISO triedy 2. Materiál vonkajšieho plášťa tejto rady spĺňa CF77.UL.0.5.12.D - testované IPA podľa normy DIN EN ISO 14644-1 |
 | DESINA |
Podľa VDW, štandardizácia DESINA |
 | CE |
Podľa smernice 2014/35/EU |
