Servo kábel CF220.UL.H

OPÝTAŤ SA / ODOSLAŤ DOPYT

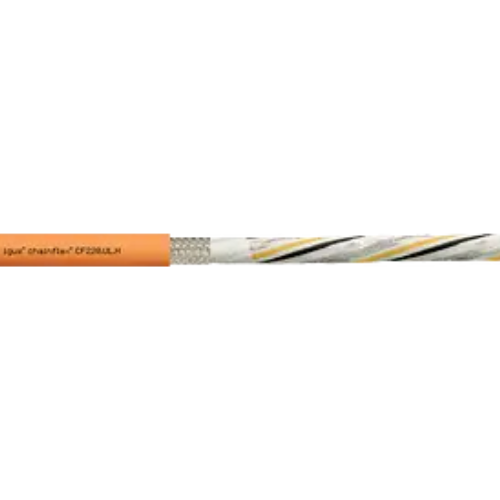

Hybridný servo kábel chainflex® CF220.UL.H

Vonkajší plášť z PVC
Tienený

Oheň retardujúci
Odolný voči olejom

Typické oblasti použitia CF220.UL.H:

Pre aplikácie so stredným zaťažením
Aplikácie s miernym výskytom olejov
Predovšetkým vnútorné, ale aj vonkajšie aplikácie s okolitou teplotou >5 °C
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 10 m
Spracovanie dreva/kameňa, baliaci priemysel, zásobovacie systémy, manipulácia, riadiace zariadenia

Extrudovaná zmes PVC
Párové opletené medené tienenie s extrémnou odolnosťou proti ohybu
Silový vodič s riadiacimi párovými žilami opletenými prvkami zabezpečujúcimi pevnosť v ťahu
Vinuté medené tienenie odolné voči ohybu

Životnosť kábla CF220.UL.H:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
+5 / +15	12.5	13.5	14.5
+15 / +60	10	11	12
+60 / +70	12.5	13.5	14.5

Technické údaje kábla CF220.UL.H

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	115 mm
\| Min. polomer ohybu, ohybný (koeficient)	8 x d
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Teplotný rozsah	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podle DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podle DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	2 m/s
\| a max. (zrýchlenie)	50 m/s²
\| Dĺžka pojazdu	Pojazdy až 10 m
\| Torzia	Žiadna
Konštrukcia káblov
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysoko kvalitná zmes XLPE s obzvlášť nízkou kapacitou
\| Splietanie žíl	Napájací vodič a riadiace párové žily navinuté s krátkym rozstupom okolo stredového prvku s vysokou pevnosťou v ťahu
\| Celkové tienenie	Opletenie odolné proti ohybu z pocínovaných medených drôtov. Krytie cca 55 % lineárne, cca 80 % opticky
\| Tienenie vodiča	Pružné opletenie z pocínovaných medených drôtov
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou prispôsobená požiadavkám energetických reťazí e-chain® (podľa DIN EN 50363-4-1)
\| Farba vonkajšieho plášťa	Pastelová oranžová (porovnateľná s RAL 2003)
Elektrické informácie
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-4-1), trieda 2
\| Spomalovač horenia	Podľa smernice IEC 60332-1-2, CEI 20-35, FT1, VW-1
\| Bez silikónov	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez PTFE	Dizajn týchto produktov neobsahuje PTFE
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EÚ (RoHS-II)
\| Čisté priestory	Podľa ISO triedy 2. Materiál vonkajšieho plášťa tejto rady spĺňa CF77.UL.0.5.12.D - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Style 10989 a 2570, 1000 V, 80 °C
\| UL overné	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne"
\| NFPA	Podľa NFPA 79-2018, kapitola 12.9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
