Snímačový kábel CF211

OPÝTAŤ SA / ODOSLAŤ DOPYT

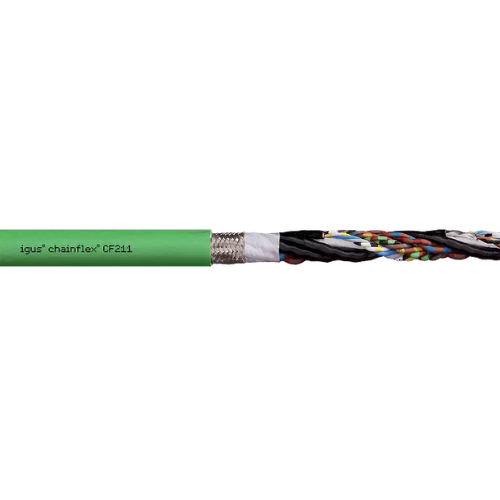

Merací kábel chainflex® CF211

Vonkajší plášť z PVC
Tienený

Odolný proti olejom
Oheň retardujúci

Typické oblasti použitia CF211:

Pre stredne náročné aplikácie
Aplikácie s miernym vystavením oleju
Predovšetkým vnútorné, ale aj vonkajšie aplikácie s okolitou teplotou >5 °C
Samonosné pojazdy a klzné aplikácie s dĺžkou pojazdu do 10 m
Regálové zakladacie a vykladacie jednotky pre high-bay sklady, obrábacie stroje/baliace stroje, manipuláciu, vnútorné žeriavy, spracovanie dreva

Splietaný prvok zabezpečujúci pevnosť v ťahu
Špeciálny vodič s jemnými drôtmi
Jadrá vinuté s krátkou roztečou
Splietané medené tienenie s vysokou odolnosťou proti ohybu
Extrudované pod tlakom

Životnosť káblu CF211:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
+5/ +15	12.5	13.5	14.5
+15 / +60	10	11	12
+60 / +70	12.5	13.5	14.5

Technické údaje káblu CF211

Dynamické informácie
\| Min. polomer ohybu, e-chain (faktor)	10 x d
\| Min. polomer ohybu, e-chain	Priemer 70 mm
\| Min. polomer ohybu, pružný (koeficient)	8 x d
\| Min. polomer ohybu, pružný	Priemer 56 mm
\| Min. polomer ohybu pevný (faktor)	5 x d
\| Min. polomer ohybu, pevný	Priemer 35 mm
\| Teplotná reťaz e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	5 m/s
\| v max. klznosť (rýchlosť)	3 m/s
\| a max. (zrýchlenie)	30 m/s²
\| Dĺžka pojazdu	Pojazdy až 10 m
\| Torzia	Bez krútenie
Konštrukcia káblov
\| Vodič	Veľmi jemne spletené špeciálne vodiče v mimoriadne odolnej konštrukcii proti ohybu, vyrobené z pocínovaných medených drôtov
\| Izolácia žíl	Mechanicky vysoko kvalitná zmes TPE
\| Splietanie žíl	Podľa špecifikácie meracieho systému
\| Medzivrstva	Fólia obalená okolo vonkajšej vrstvy žíl
\| Celkový štít	Extrémne odolné opletenie z pocínovaných medených drôtov. Pokrytie približne 55 % lineárne, približne 80 % optické
\| Elementový štít	Extrémne odolné proti ohybu, pocínované medené tienenie. Pokrytie: približne 90 % optické
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou a odolnosťou voči oleju, prispôsobená požiadavkám e-chain® (podľa DIN EN 50363-4-1)
\| Farba vonkajšieho plášťa	Žltozelená (porovnateľná s RAL 6018)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Žiadne
\| Odolnosť voči oleju	Odolnosť voči oleju (podľa DIN EN 50363-4-1), trieda 2
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa triedy ISO 2. Materiál vonkajšieho plášťa tejto rady zodpovedá CF5.10.07 – testovaný IPA podľa DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10467 a 2464, 300 V, 80 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| Spomaľovač horenia	Podľa IEC 60332-1-2, Plameň kábla, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa NFPA 79-2018, kapitola 12.9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
