Servo kábel CF270.UL.D

OPÝTAŤ SA / ODOSLAŤ DOPYT

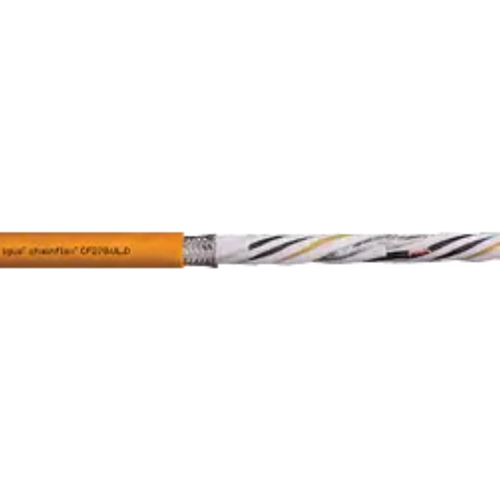

Servo kábel chainflex^® CF270.UL.D

Vonkajší plášť z PUR
Tienený
Odolný proti vrypom
Oheň retardujúci

Bez obsahu PVC a halogénov
Odolný proti olejom a chladiaim kvapalinám
Odolný proti hydrolýze a mikroorganizmom

Typické oblasti použitia CF270.UL.D:

Pre aplikácie so stredným zaťažením
Takmer neobmedzená odolnosť voči olejom
Pre interiérové alebo vonkajšie aplikácie, bez priameho pôsobenia slnečného žiarenia
Pre samonosné pojazdy a klzné aplikácie do 10 m
Pre obrábacie stroje / obrábacie jednotky, aplikácie kde pôsobia nižšie teploty

Extrémne ohybný vodič
Vinutý medený plášť odolný proti ohybu
Napájací vodič so signálnymi párovými prvkami pletenými s prvkami zaručujúcimi pevnosť v ťahu
Pletené medené tienenie
Extrudovaná zmes PUR

Životnost kábla CF270.UL.D:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
-25 / -10	12.5	13.5	14.5
-15 / +70	10	11	12
+70 / +80	12.5	13.5	14.5

Technické údaje kábla CF 270.UL.D

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	105 mm
\| Min. polomer ohybu, ohybný (faktor)	8 x d
\| Min. polomer ohybu, ohybný	84 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	52,5 mm
\| Teplotný rozsah reťaz e-chain®	-25°C až +80°C
\| Teplota, flexibilná	-40°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	2 m/s
\| a max. (zrýchlenie)	20 m/s²
\| Dĺžka pojazdu triedy	Pojazdy až 10 m
\| Torzia	Žiadna
Konštrukcia káblov
\| Vodič	Splietaný vinutý vodič z jemných medených drôtov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysokohodnotná, nízkokapacitná TPE zmes
\| Vinutie žíl	Napájacie vodiče s ovládacími pármi spletené spolu so spevňujúcimi prvkami
\| Značenie žíl	Napájací vodič: čierne žily s bielymi číslicami, jedna žila zeleno-žltá 1. žila: U / L1 / C / L+ 2. žila: V / L2 3. žila: W / L3 / D / L- 1 ovládací pár: čierne žily s bielymi číslicami 1. ovládací vodič: 4 2. ovládací vodič: 5 2 ovládacie páry: čierne žily s bielymi číslicami 1. ovládací vodič: 5 2. ovládací vodič: 6 3. ovládací vodič: 7 4. ovládací vodič: 8
\| Tienenie vodiča	Optimalizované fóliou ovinuté tienenie, mimoriadne odolné proti ohybu.
\| Vonkajší plášť	Zmes na báze PUR, s nízkou priľnavosťou, olejovzdorná, výrobcom prispôsobená požiadavkám na použitie v energetických reťaziach (podľa DIN EN 50363-10-2)
\| Farba vonkajšieho plášťa	Pastelová oranžová (porovnateľná s RAL 2003)
Elektrické informácie
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť proti olejom	Odolnosť proti olejom (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónov	Bez silikónu, ktorý môže ovplivniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE.ME77.B.00863/20
\| REACH	V súlade s nariadením (EC) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHs-II/RoHS-III)
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Typ 30052 a 21209, 1000 V, 90 °C
\| UL overené	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne"
\| Oheň retardujúci	Podľa IEC 60332-1-2, Káblový plameň, VW-1, FT1, FT2/Horizontálny plameň
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
