Servo kábel CF27.D

OPÝTAŤ SA / ODOSLAŤ DOPYT

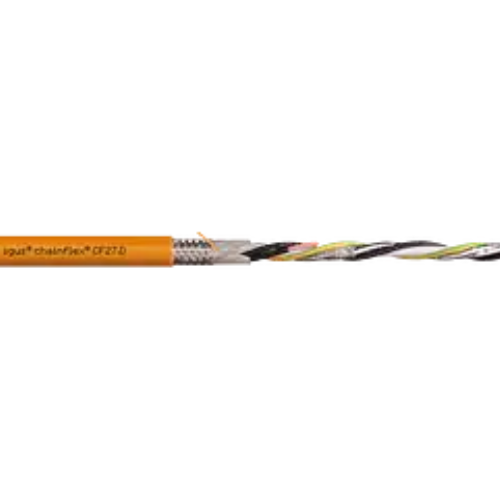

Servo kábel chainflex® CF27.D

Vonkajší plášt z PUR
Tienený
Odolný voči vrypom
Oheň retardujúci

Bez obsahu PVC a halogénov
Odolný voči hydrolýze a mikróbom
Odolný voči olejom a chladiacim kvapalinám

Typické oblasti použitia CF27.D:

Pre aplikácie s najvyšším zaťažením
Pre najnáročnejšie prevádzkové podmienky
Takmer neobmedzená odolnosť voči olejom
Pre vnútorné a vonkajšie použitie, odolné proti UV žiareniu
Pre samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 100 m
Regálové zakladacie a vyberacie jednotky pre vysokoregálové sklady, obrabacie stroje/obrábacie jednotky, pre rýchlu manipuláciu, čisté priestory (Clean room), osadzovanie polovodičov, vonkajšie žeriavy, aplikácie pri nízkych teplotách

Extrémne ohybný vodič
Napájací vodič s ovládacími pármi pletený so spevňujúcimi prvkami
Extrémne ohybné párovo pletené medené tienenie
Extrudovaná výplň medzi žilami
Ohybné pletené medené tienenie
Extrudovaná zmes PUR

Životnost kabelu CF27.D:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
-25 / -15	10	11	12
-15 / +70	7.5	8.5	9.5
+70 / +80	10	11	12

Technické údaje kábla CF 27.D

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	7,5 x h
\| Min. polomer ohybu, reťaz e-chain	210 mm
\| Min. polomer ohybu, ohybný (koeficient)	6 x d
\| Min. polomer ohybu, ohybný	168 mm
\| Min. polomer ohybu pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	112 mm
\| Teplotný rozsah	-25°C až +80°C
\| Teplota, flexibilná	-40°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s²
\| Dĺžka pojazdu	Samonosné vzdialenosti a až 100 m pre klzné aplikácie
\| Torzia	Žiadne
Konštrukcia káblov
\| Vodič	Vinutý vodič z medených drôtov zvlášť odolný voči ohybu (podľa EN 60228)
\| Izolácia žíl	Mechanicky vysokohodnotná, špeciálne nízkokapacitná XLPE zmes
\| Spietanie žíl	Napájacie vodiče s ovládacími pármi spletené spolu so spevňujúcimi prvkami.
\| Značenie žíl	Napájacie vodiče: čierne žily s bielymi číslicami, jedna žila zeleno-žltá 1. žila: U / L1 / C / L+ 2. žila: V / L2 3. žila: W / L3 / D / L- 1 ovládací pár: čierne žily s bielymi číslicami 1. ovládací vodič: 4 2. ovládací vodič: 5 2 ovládacie páry: čierne žily s bielymi číslicami 1. ovládací vodič: 5 2. ovládací vodič: 6 3. ovládací vodič: 7 4. ovládací vodič: 8 Párovaný hviezdicový kábel: žltá, čierna, červená, biela
\| Tienenie vodiča	Pocínované medené tienenie, mimoriadne odolné proti ohybu.
\| Celkové tienenie	Pocínované medené tienenie, mimoriadne odolné proti ohybu. Pokrytie cca 70% lineárne, cca 90 % opticky.
\| Vnútorný plášť	TPE zmes výrobcom prispôsobená na použitie v energetických reťaziach.
\| Vonkajší plášť	Zmes na báze PUR, s nízkou priľnavosťou, olejovzdorná, výrobcom prispôsobená požiadavkám na použitie v energetických reťaziach (podľa DIN VDE 50363-10-2).
\| Farba vonkajšieho plášťa	Pastelová oranžová (porovnateľná s RAL 2003)
\| CFRIP®	Rýchlejšie odizolovanie káblov: do vnútorného plášťa je vlisovaný stripovací prúžok
Elektrické informácie
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3), 1000V (podľa UL)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť voči olejom	Odolnosť voči olejom (podľa DIN EN 50363-10-2), trieda 2
\| Offshore	Odolný voči bahenným nánosom podľa NEK 606 - Stav 2009
\| Bez silikónov	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| Spomaľovač horenia	Podľa IEC 60332-1-2, CEI 20-35, FT1, VW-1
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| DNV	Osvedčenie o typovom schválení TAE00003XA
\| REACH	V súlade s nariadením (EC) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EC (RoHS-II/RoHS-III)
\| Čisté priestory	Podľa ISO triedy 2. Materiál vonkajšieho plášťa tejto rady spĺňa CF77.UL.0.5.12.D - testované IPA podľa normy DIN EN ISO 14644-1
\| Suché čisté priestory	Testované v "dry cleanroom" v súlade s normou DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Style 10492 a 20234, 1000 V, 80 °C
\| UL overené	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne"
\| DESINA	Podľa štandardizácie VDW a DESINA
\| DNV	Certifikát schválení typu TAE00003XA
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (stav k 08/2021)
