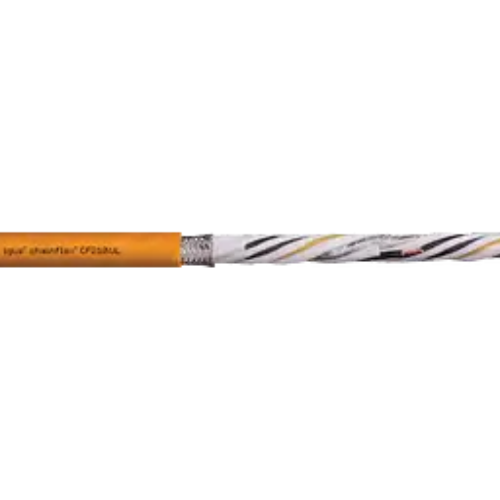

Servo kábel chainflex® CF210.UL

Vonkajší plášť z PVC
Tienený

Nehorľavý
Odolný voči olejom

Typické oblasti použitia CF210.UL:

Pre stredne náročné aplikácie
Aplikácie s miernym vystavením oleju
Predovšetkým vnútorné, ale aj vonkajšie aplikácie s okolitou teplotou >5 °C
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 10 m
Spracovanie dreva/kameňa, baliaci priemysel, zásobovacie systémy, manipulácia, riadiace zariadenia

Vodič s vysokou odolnosťou proti ohybu
Párové opletené medené tienenie s extrémnou odolnosťou proti ohybu
Silový vodič s riadiacimi párovými žilami opletenými prvkami zabezpečujúcimi pevnosť v ťahu
Opletené medené tienenie odolné proti ohybu
Extrudovaná zmes PVC

Životnosť kábla CF210.UL:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
+5 / +15	12.5	13.5	14.5
+15 / +60	10	11	12
+60 / +70	12.5	13.5	14.5

Technické údaje kábla CF 210.UL

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	10 x d
\| Min. polomer ohybu, reťaz e-chain	135 mm
\| Min. polomer ohybu, ohybný (faktor)	8 x d
\| Min. polomer ohybu, ohybný	108 mm
\| Min. polomer ohybu pevný (koeficient)	5 x d
\| Min. polomer ohybu, pevný	67,5 mm
\| Teplota e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	2 m/s
\| a max. (zrýchlenie)	50 m/s²
\| Dĺžka pojazdu	Pojazdy až 10 m
\| Torzia	Bez skrútenia
Konštrukcia káblov
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia jadra	Mechanicky vysoko kvalitná zmes XLPE s obzvlášť nízkou kapacitou
\| Splietanie žíl	Napájací vodič a riadiace párové žily navinuté s krátkym rozstupom okolo stredového prvku s vysokou pevnosťou v ťahu
\| Celkové tienenie	Opletenie odolné proti ohybu z pocínovaných medených drôtov. Krytie cca 55 % lineárne, cca 80 % opticky
\| Značenie žíl	Silové žily: čierna žily s bielymi číslicami, jedna žila zelenožltá 1. žila: U / L1 / C / L+ 2. žila: V / L2 3. žila: W / L3 / D / L- 1 ovládací pár: čierne žily s bielymi číslicami 1. ovládací vodič: 4 2. ovládací vodič: 5 2 ovládacie páry: čierne žily s bielymi číslicami 1. ovládací vodič: 5 2. ovládací vodič: 6 3. ovládací vodič: 7 4. ovládací vodič: 8
\| Tienenie vodiča	Pružné opletenie z pocínovaných medených drôtov
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou prispôsobená požiadavkám energetických reťazí e-chain® (podľa DIN EN 50363-4-1)
\| Fabra vonkajšieho plášťa	Pastelová oranžová (porovnateľná s RAL 2003)
Elektrické informácie
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3), 1000V (podľa UL)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť voči olejom	Odolnosť voči olejom (podľa DIN EN 50363-4-1), trieda 2
\| Spomaľovač horenia	Podľa smernice IEC 60332-1-2, CEI 20-35, FT1, VW-1
\| Bez silikónov	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II/RoHS-III)
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Style 30052 a 20886, 1000 V, 90 °C
\| UL overené	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne"
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
