Servo kábel CF21.UL

OPÝTAŤ SA / ODOSLAŤ DOPYT

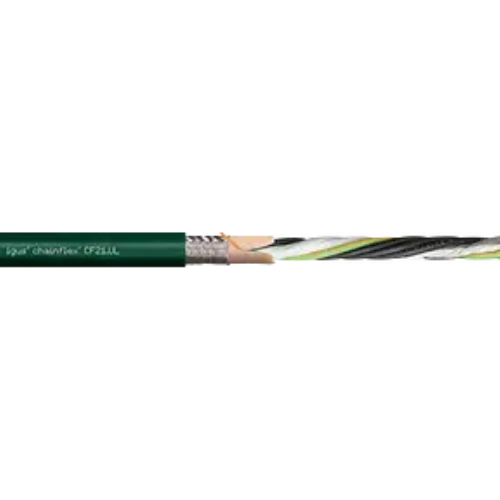

Servo kábel chainflex® CF21.UL

Vonkajší plášt z PVC
Tienený

Oheň retardujúci
Odolný voči olejom

Typické oblasti použitia CF21.UL:

Pre aplikácie so stredným zaťažením
Aplikácie s miernym výskytom olejov
Predovšetkým vnútorné, ale aj vonkajšie aplikácie s okolitou teplotou >5 °C
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 10 m
Regálové zakladacie a vyberacie jednotky pre high-bay sklady, obrábacie stroje, baliace stroje, pre rýchlu manipuláciu, halové žeriavy

Extrémne ohybný špeciálny vodič
Silový/napájací vodič s ovládacími prvkami lisovanými s prvkami zaručujúcimi pevnosť v ťahu
Párovo pletené medené tienenie mimoriadne odolné proti ohybu
Extrúdovaná výplň medzi žilami
Ppletené medené tienenie odolné proti ohybu
Extrudovaná zmes PVC

Životnost kabelu CF21.UL:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Koeficient x d]	R min. [Koeficient x d]	R min. [Koeficient x d]
+5 / +15	10	11	12
+15 / +60	7.5	8.5	9.5
+60 / +70	10	11	12

Technické údaje kábla CF 21.UL

Dynamické informácie
\| Min. polomer ohybu, reťaz e-chain (koeficient)	7,5 x h
\| Min. polomer ohybu, reťaz e-chain	172,5 mm
\| Min. polomer ohybu, ohybný (koeficient)	6 x d
\| Min. polomer ohybu, ohybný	138 mm
\| Min. polomer ohybu pevný (koeficient)	4 x d
\| Min. polomer ohybu, pevný	92 mm
\| Teplotný rozsah e-chain®	+5°C až +70°C
\| Teplota, flexibilná	-5°C až +70°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. kĺzavosť (rýchlosť)	5 m/s
\| a max. (zrýchlenie)	80 m/s²
\| Dĺžka pojazdu	Samonosné vzdialenosti a až 100 m pre klzné aplikácie
\| Torzia	Žiadne skrútenie
Konštrukcia káblov
\| Vodič	Pletený vodič v mimoriadne odolnej verzii proti ohybu, pozostávajúci z holých medených drôtov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysoko kvalitná zmes XLPE s obzvlášť nízkou kapacitou
\| Splietanie žíl	Napájací vodič a riadiace párové žily vinuté okolo stredového prvku pre vysokú pevnosť v ťahu
\| Značenie žíl	Silové žily: čierna žily s bielymi číslicami, jedna žila zelenožltá 1. žila: U / L1 / C / L+ 2. žila: V / L2 3. žila: W / L3 / D / L- 1 ovládací pár: čierne žily s bielymi číslicami 1. ovládací vodič: 4 2. ovládací vodič: 5 2 ovládacie páry: čierne žily s bielymi číslicami 1. ovládací vodič: 5 2. ovládací vodič: 6 3. ovládací vodič: 7 4. ovládací vodič: 8
\| Tienenie vodiča	Extrémne pružné opletenie z pocínovaných medených drôtov
\| Vnútorný plášť	PVC zmes výrobcom prispôsobená požiadavkám na použitie v energetických reťaziach
\| Celkové tienenie	Opletenie extrémne dolné proti ohybu z pocínovaných medených drôtov. Krytie cca 70 % lineárne, cca 90 % opticky
\| Vonkajší plášť	Olejovzdorná zmes na báze PVC s nízkou priľnavosťou, prispôsobená výrobcom požiadavkám na použitie v energetických reťaziach. Podľa DIN EN 50363-4-1
\| Farba vonkajšieho plášťa	Mechovozelená (porovnateľná s RAL 6005)
\| CFRIP®	Rýchlejšie odizolovanie káblov: do vnútorného plášťa je vlisovaný stripovací prúžok
Elektrické informácie
\| Menovité napätie	600/1000V (podľa DIN VDE 0298-3) 1000V (podľa UL)
\| Skúšobné napätie	4000V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredná
\| Odolnosť voči olejom	Odolnosť voči olejom (podľa DIN EN 50363-4-1), trieda 2
\| Spomaľovač horenia	Podľa smernice IEC 60332-1-2, CEI 20-35, FT1, VW-1
\| Bez silikónov	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté prostrory	Podľa ISO triedy 2. Materiál vonkajšieho plášťa tejto rady spĺňa CF77.UL.0.5.12.D - testované IPA podľa normy DIN EN ISO 14644-1
\| CE	Podľ smernice 2014/35/EU
\| UL/CSA	Style 30052 a 20886, 1000 V, 90 °C
\| UL overné	Číslo certifikátu V293650: "4 ročná igus chainflex záruka a kalkulačka životnosti káblov založená na 2 miliardách skúšobných cyklov ročne"
\| NFPA	Podľa kapitoly 79.2018 NFPA 12-9
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
