Snímačový kábel CF111.D

OPÝTAŤ SA / ODOSLAŤ DOPYT

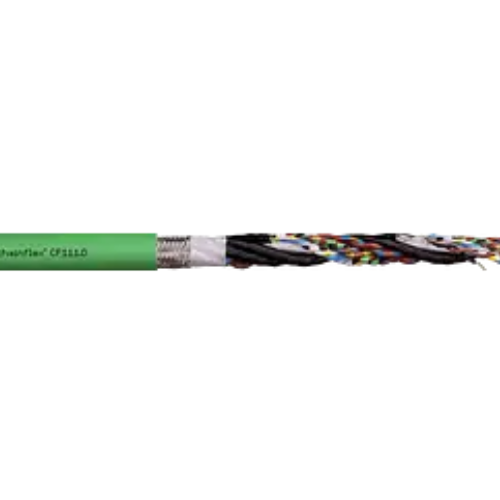

Merací kábel chainflex® CF111.D

Vonkajší plášť PUR
Tienený
Odolný proti poškriabaniu
Oheň retardujúci

Odolný voči olejom a chladiacim kvapalinám
Odolný voči hydrolýze
Odolný voči mikroorganizmom
Bez obsahu PVC a halogénov

Typické oblasti použitia CF111.D:

Pre stredne náročné aplikácie
Takmer neobmedzená odolnosť voči olejom
Vnútorné a vonkajšie použitie bez priameho slnečného žiarenia
Samonosné pojazdy a posuvné aplikácie s dĺžkou pojazdu až 10 m
Obrábacie stroje/obrábacie jednotky, aplikácie pri nízkych teplotách

Žilový prvok zabezpečujúci pevnosť v ťahu
Špeciálny vodič s jemnými drôtmi
Jadrá navinuté s krátkym rozstupom
Vinutý medený plášť odolný proti ohybu
So samozhášacou zmesou TPE extrudovanou pod tlakom

Životnosť káblu CF111.D:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov	7,5 miliónov	10 miliónov
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-25 / -15	12.5	13.5	14.5
-15 / +70	10	11	12
+70 / +80	12.5	13.5	14.5

Technické údaje káblu CF111.D

Dynamické informácie
\| Min. polomer ohybu, e-chain (faktor)	10 x d
\| Min. polomer ohybu, e-chain	Priemer 70 mm
\| Min. polomer ohybu, pružný (koeficient)	8 x d
\| Min. polomer ohybu, pružný	Priemer 56 mm
\| Min. polomer ohybu pevný (faktor)	5 x d
\| Min. polomer ohybu, pevný	Priemer 35 mm
\| Teplotná reťaz e-chain®	-25°C až +80°C
\| Teplota, flexibilná	-40°C až +80°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	5 m/s
\| v max. klznosť (rýchlosť)	3 m/s
\| a max. (zrychlení)	30 m/s²
\| Dĺžka pojazdu	Pojazdy až 10 m
\| Torzia	Bez krútenia
Konštrukcia káblov
\| Vodič	Veľmi jemne spletené špeciálne vodiče v mimoriadne odolnej konštrukcii proti ohybu, vyrobené z pocínovaných medených drôtov
\| Izolácia žíl	Mechanicky vysoko kvalitná zmes TPE
\| Splietanie žíl	Podľa špecifikácie meracieho systému
\| Medzivrstva	Fólia ovinutá okolo vonkajšej vrstvy žíl
\| Celkový štít	Extrémne odolné opletenie z pocínovaných medených drôtov. Pokrytie približne 55 % lineárne, približne 80 % optické.
\| Elementový štít	Extrémne odolné proti ohybu, pocínované medené tienenie. Pokrytie: približne 90 % optické.
\| Vonkajší plášť	PVC zmes s nízkou priľnavosťou a odolnosťou voči oleju, prispôsobená požiadavkám e-chain® (podľa DIN EN 50363-10-2)
\| Farba vonkajšieho plášťa	Žltozelená (porovnateľná s RAL 6018)
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	500V
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredne
\| Odolnosť voči oleju	Odolnosť voči oleju (podľa DIN EN 50363-10-2), trieda 3
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa triedy ISO 1. Materiál vonkajšieho plášťa tejto rady zodpovedá CF77.UL.05.12.D – testované IPA podľa DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10467 a 2464, 300 V, 80 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| DESINA	Podľa VDW, štandardizácia DESINA
\| Spomaľovač horenia	Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
\| DNV	Certifikát schválení typu TAE00003X4
\| NFPA	Podľa NFPA 79-2018, kapitola 12.9
\| Pobrežie	Odolnosť proti blatu podľa NEK 606 – stav 2009
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
