Snímačový kábel CF11.D

OPÝTAŤ SA / ODOSLAŤ DOPYT

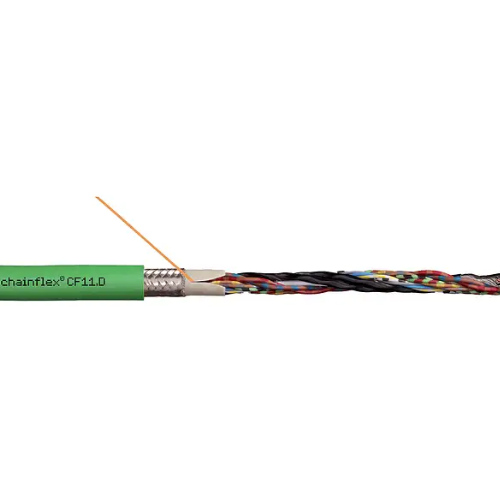

Mearací kábel chainflex® CF11.D

Vonkajší plášť z TPE
Tienený
Odolný proti olejom

Odolný voči bio olejom
Bez obsahu PVC a halogénov
Odolný voči hydrolýze a mikroorganizmom

Typické oblasti použitia CF11.D:

Pre aplikácie s extrémne vysokým zaťažením
Takmer neobmedzená odolnosť voči olejom, vrátane bio olejov
Vnútorné a vonkajšie použitie bez priameho slnečného žiarenia
Samonosné pojazdy a klzné aplikácie do dĺžky pojazdu až 400 m a viac
Regálové zakladacie a vyladacie jednotky pre high-bay sklady, obrábacie stroje/obrábacie jednotky, pre rýchlu manipuláciu, čisté priestory

Pletený vodič s jemnými drôtmi, obzvlášť odolný voči ohybu
Pletené medené tienenie, mimoriadne odolné voči ohybu
Žilový prvok zabezpečujúci pevnosť v ťahu
Žily navinuté v mimoriadne krátkych roztečiach
Vyztužený, extrudovaný
Pletené medené tienenie, vysoko odolné voči ohybu
S tlakovo extrudovanou zmesou TP

Životnosť káblu CF11.D:

Garantovaná životnosť (počet dvojzdvihov)	5 miliónov		7,5 miliónov		12,5 miliónov
Teplota od/do [°C]	R min. [Faktor x d]		R min. [Faktor x d]		R min. [Faktor x d]
Teplota od/do [°C]	< 10 m	≥ 10 m	< 10 m	≥ 10 m	< 10 m	≥ 10 m
-35/-25	8.5	10	9.5	11	10.5	12
-25/+80	6.8	7.5	7.5	8.5	8.8	9.5
+80/+90	8.5	10	9.5	11	10.5	12

Technické údaje káblu CF11.D

Dynamické informácie
\| Min. polomer ohybu, e-chain (faktor)	6,8 x d
\| Min. polomer ohybu, e-chain	44,2 mm
\| Min. polomer ohybu, pružný (koeficient)	5 x d
\| Min. polomer ohybu, pružný	32,5 mm
\| Min. polomer ohybu pevný (faktor)	4 x d
\| Min. polomer ohybu, pevný	26 mm
\| Teplotná reťaz e-chain®	-35°C až +90°C
\| Teplota, flexibilná	-50°C až +90°C (podľa DIN EN 60811-504)
\| Teplota, pevná	-55°C až +90°C (podľa DIN EN 50305)
\| v max. bez podpory (rýchlosť)	10 m/s
\| v max. klznost (rýchlosť)	6 m/s
\| a max. (zrýchlenie)	100 m/s²
\| Dĺžka pojazdu	Pojazdu až 400 m a viac
\| Torzia	Bez krútenia
Konštrukcia káblov
\| Vodič	Vodič v mimoriadne ohybnej konštrukcii vyrobený z pocínovaných medených drôtov (podľa DIN EN 60228)
\| Izolácia žíl	Mechanicky vysoko kvalitná zmes TPE
\| Splietanie žíl	Podľa špecifikácie meracieho systému
\| Vnútorná bunka	Zmes TPE prispôsobená tak, aby spĺňala požiadavky systémov e-chain®
\| Celkový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca 70 %, optické cca 90 %
\| Elementový štít	Extrémne flexibilné opletenie z pocínovaných medených drôtov. Lineárne pokrytie cca 70 %, optické cca 90 %
\| Vonkajšia bunka	TPE zmes s nízkou priľnavosťou, extrémne odolná proti oderu a vysoko flexibilná, prispôsobená požiadavkám reťazí e-chain®
\| Farba vonkajšieho plášťa	Žltozelená (porovnateľná s RAL 6018)
\| CFRIP®	Rýchlejšie odizolovanie kábla: odtrhávací pásik je zalisovaný do vonkajšieho plášťa
Elektrické informácie
\| Menovité napätie	50V
\| Skúšobné napätie	1 500V (podľa DIN EN 50395)
Vlastnosti a schválenia
\| Odolnosť voči UV žiareniu	Stredne
\| Odolnosť voči oleju	Odolný voči olejom (podľa DIN EN 60811-404), odolný voči biologickým olejom (podľa VDMA 24568 s Plantocut 8 S-MB testovaným DEA), trieda 4
\| Bez silikónu	Neobsahuje silikón, ktorý môže ovplyvniť priľnavosť farby (podľa PV 3.10.7 – stav 1992)
\| Bez halogénov	Podľa DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00295/19
\| REACH	V súlade s nariadením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podľa smernice 2011/65/EU (RoHS-II)
\| Čisté priestory	Podľa triedy ISO 1. Materiál vonkajšieho plášťa tejto série zodpovedá CF9.15.07 – testovaný IPA podľa DIN EN ISO 14644-1
\| CE	Podľa smernice 2014/35/EU
\| UL/CSA	Štýl 10467 a 22333, 300 V, 80 °C
\| UL overené	Číslo certifikátu B129699: "Kalkulačka životnosti káblov chainflex 48 mesiacov spoločnosti igus založená na 2 miliardách skúšobných cyklov ročne"
\| DESINA	Podľa VDW, štandardizácia DESINA
\| UKCA	V súlade s platnými predpismi Spojeného kráľovstva (k 08/2021)
