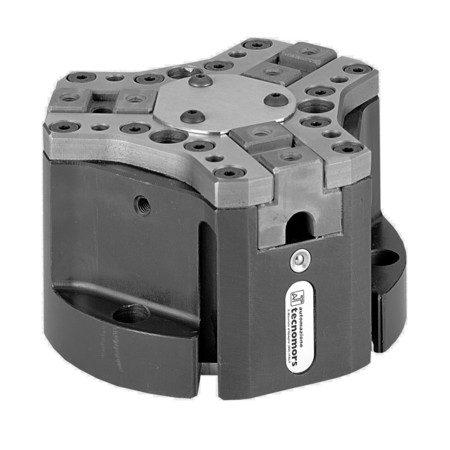

Séria QPG - 3 čeľuste
Paralelné uchopovače QPG
Môžu uchopiť obrobok z vnútra alebo zvončeka, sú veľmi kvalitné a boli navrhnuté tak, aby ponúkali nasledujúce výhody:
- trecie plochy uchopovač sú vyrobené z kalenej ocele
- tento typ sa vyrába aj ako "S" verzia, ktorá sa vyznačuje mimořádnou upínacou silou
- doska chráni kontrolné mechanizmy pred okolitými vplyvmi
- na vyžiadanie možnosť dodania špeciálnych verzií pre špecifické aplikácie
Doplnky:
- vonkajšie snímače polohy čelistí sa vyrábajú v dvoch prevedeniach: valcové alebo bezdotykové závitové
- bezpečnostné zariadenie s pružinou je zabudované do riadiaceho piestu na udržanie pozície bez tlaku
|
Typ |
Zdvih na čeľusť |
Pracovná uchopovacia sila na čeľusť pri 6 bar |
|---|---|---|
| [mm] | [N] | |
|
QPG 306 |
4 | 107 |
|
QPG 306S |
2 | 210 |
|
QPG 307 |
6 | 203 |
|
QPG 307S |
3 | 402 |
| QPG 309 | 8 | 340 |
| QPG 309S | 4 | 675 |
| QPG 311 | 10 | 565 |
| QPG 311S | 5 | 1117 |
| QPG 313 | 12 | 983 |
| QPG 313S | 6 | 1943 |
| QPG 317 | 16 | 1777 |
| QPG 317S | 8 | 3513 |
| QPG 322 | 20 | 2495 |
| QPG 322S | 10 | 4932 |
| QPG 330 | 30 | 4727 |
| QPG 330S | 15 | 9343 |
