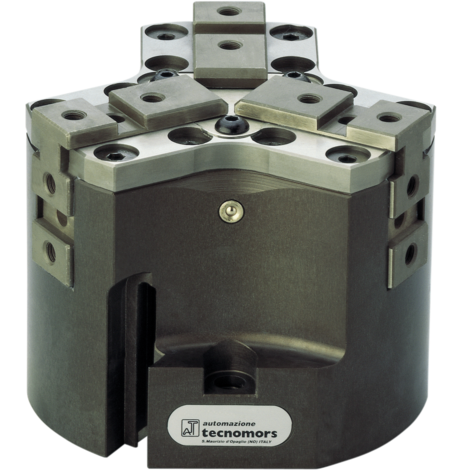

Séria OPE - 3 čeľuste
Paralelné uchopovače OPE
majú vynikajúci pomer ceny a kvality. Môžu uchopovať predmety zvnútra alebo zvonka, sú veľmi všestranné a pri icj konštrukcii sa prihliadalo na to, aby mali nasledujúce výhody:
- nosné prizmatické vedenie z upravenej ocele s predĺženou dĺžkou uzatvárania od úrovne čeľuste s iba malou stratou uzatváracej sily
- čeľuste sú konštruované tak, aby dovoľovali uchytenie obrobených chápadiel na povrchu aj na stranách
- šikmý pohon robí časti pod napätím spoľahlivými a odolnými
- štandardný model s vysokým zdvihom čeľustí a "S" model so zníženým zdvihom a dvojnásobnou uzatváracou silou
- vŕtané označenia a čapy na tele uchopovača umožňujú presné uchytenie na stranách alebo v axiálnej rovine pomocou skrutiek a pozičných čapov
- riadenie polohy so zabudovanými senzormi, ktoré nezvyšujú veľkosť produktu
- ovládacie prvky sú chránené proti vonkajšiemu kontaktu
Voliteľné možnosti:
- bezpečnostné zariadenie s pružinou na pieste
- stabilizátor s pružinou pre trojčeľusťový model
- čím väčší počet čeľustí, tým väčšia uchopovacia sila
Typ |
Zdvih na čeľusť |
Pracovná uchopovacia sila na čeľusť pri 6 bar |
---|---|---|
[mm] | [N] | |
OPE 60-3 |
5 | 80 |
OPE 60-3S |
3 | 135 |
OPE 65-3 |
7,5 | 126 |
OPE 65-3S |
3,75 | 247 |
OPE 80-3 | 10 | 126 |
OPE 80-3S | 5 | 247 |
OPE 90-3 | 12 | 155 |
OPE 90-3S | 6 | 310 |
OPE 105-3 | 15 | 195 |
OPE 105-3S | 7,5 | 390 |
OPE 110-3 | 10 | 320 |
OPE 110-3S | 5 | 629 |
OPE 125-3 | 20 | 400 |
OPE 125-3S | 10 | 787 |
OPE 175-3 | 30 | 520 |
OPE 175-3S | 15 | 1047 |
OPE 205-3 | 35 | 805 |
OPE 205-3S | 17,5 | 1580 |
