F125

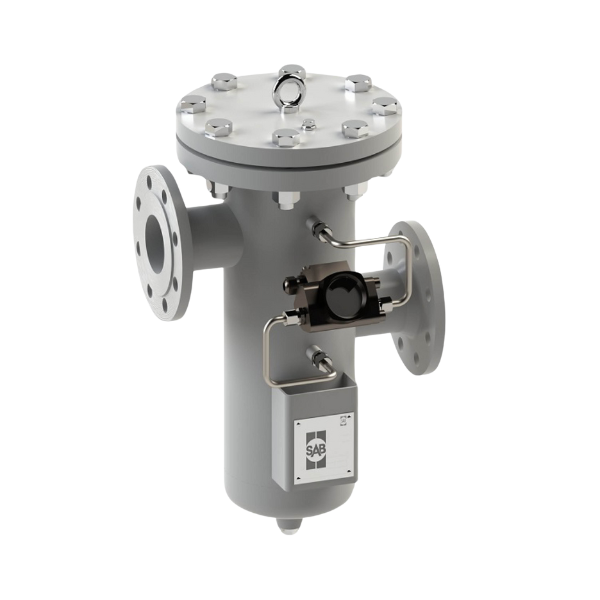

JEDNODUCHÝ FILTER F125
Jednoduchý filter F125 je viacúčelový filter pre kvapalné a plynné médiá. Vyznačuje sa vysokým výkonom, nízkymi nárokmi na priestor a jednoduchými a rýchlymi možnosťami čistenia. Stupeň znečistenia možno voliteľne monitorovať pomocou rôznych indikátorov diferenčného tlaku. Ďalšie možnosti, ako sú magnetické vložky alebo ochranné anódy, umožňujú prispôsobenie, špecifické pre systém.
V štandardnom prevedení sa filter skladá zo zváraného puzdra s krytom upevneným skrutkami a maticami. Filter je vybavený košovým alebo kruhovým sitom. Filtrované médium prúdi cez sitovú vložku zvnútra von. Sitová vložka pozostáva z perforovaného plechu, ktorý môže byť voliteľne potiahnutý tkaninou rôznych veľkostí ôk. Ďalšie vybavenie a špecifické riešenia pre zákazníka na vyžiadanie.
Technické údaje
| Nominálna veľkosť | DN50 - DN300 |
| Médium | Kvapaliny a plyny |
| Materiál | 1,4541 ; P235GH ; 1,4571 |
| Tok | Max. 610 m3/h |
| Tlak | 6 bar, 10 bar, 16 bar, |
| Filtračná vložka | košové sito, kruhové sito |
|
Jemnosť filtra |
80 - 1000 µm (látka s nosnou doskou) od 1 mm (perforovaná doska) 10 - 60 µm (na vyžiadanie) |
|
Príslušenstvo |
Ukazovateľ diferenčného tlaku Ochranná anóda Magnetická vložka Stojan na filtre Otočné zariadenie na zdvíhanie veka Vyhrievací plášť |
|
DN |
PN |
ØD1 |
ØD2 |
H1 |
H2 |
H3 |
H4 |
H5 |
L1 |
R1 |
Ød1 |
S |
Objem |
Prietok |
Filtr. plocha |
Hmotnosť |
|
|
mm |
bar |
mm |
mm |
mm |
mm |
mm |
mm |
Min |
Max |
mm |
mm |
mm |
mm |
dm³ |
m3/h |
cm² |
ca. kg |
|
|
|
|
|
|
|
|
|
mm |
|
|
|
|
|
|
|
|
|
|
50 |
16 |
114 |
220 |
319 |
90 |
102 |
491 |
- |
- |
270 |
- |
- |
530 |
3,7 |
18 |
510 |
25 |
|
65 |
16 |
168 |
285 |
385 |
110 |
116 |
574 |
- |
- |
360 |
- |
- |
615 |
9,5 |
30 |
890 |
40 |
|
80 |
16 |
219 |
340 |
445 |
140 |
125 |
645 |
560 |
650 |
440 |
160 |
14 |
675 |
19 |
45 |
1260 |
60 |
|
100 |
16 |
219 |
340 |
455 |
160 |
115 |
645 |
620 |
660 |
440 |
160 |
14 |
675 |
19 |
70 |
1260 |
65 |
|
150 |
16 |
273 |
395 |
519 |
220 |
154 |
767 |
780 |
795 |
500 |
203 |
18 |
810 |
37 |
160 |
1960 |
85 |
|
200 |
10 |
324 |
445 |
666 |
270 |
178 |
938 |
860 |
930 |
580 |
229 |
18 |
995 |
68 |
280 |
3280 |
125 |
|
250 |
10 |
406 |
565 |
852 |
320 |
212 |
1159 |
940 |
1090 |
680 |
273 |
18 |
1250 |
142 |
440 |
4820 |
195 |
|
300 |
10 |
508 |
670 |
1211 |
400 |
305 |
1613 |
1250 |
1620 |
740 |
338 |
23 |
1760 |
295 |
610 |
9600 |
295 |
Na požiadanie sú k dispozícii väčšie menovité priemery, vyššie prevádzkové tlaky, ako aj ďalšie vyhotovenia na mieru.
Uvedené prietoky platia pre vstupnú rýchlosť 2,5 m/s v tlakových potrubiach, viskozitu 1 mPas (voda) a stupeň filtrácie ≥ 80 μm.
Pre sacie potrubia odporúčame polovičný prietok.
