JEDNODUCHÝ FILTER F119

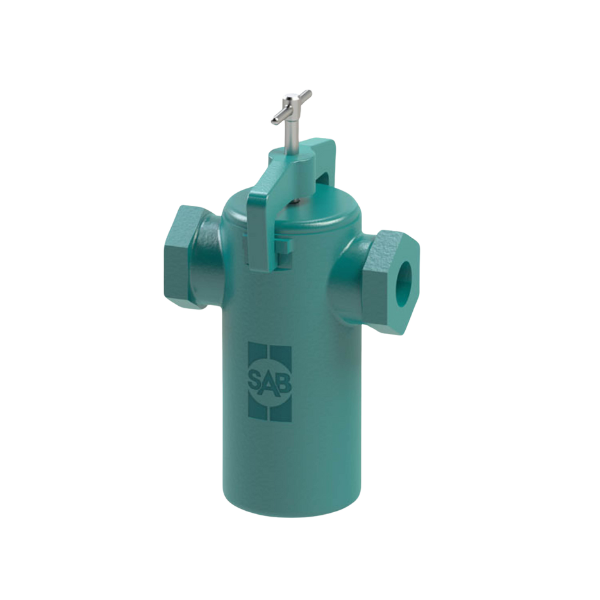

Jednoduchý filter typu F119 je viacúčelový filter pre kvapalné médiá. Vyznačuje sa vysokým výkonom, nízkymi nárokmi na priestor a jednoduchými a rýchlymi možnosťami čistenia. Výmenu obrazovky je možné optimalizovať jej vybavením rôznymi uzávermi veka. Stupeň znečistenia možno voliteľne monitorovať pomocou rôznych indikátorov diferenčného tlaku. Ďalšie možnosti, ako sú magnetické vložky alebo ochranné anódy, umožňujú prispôsobenie špecifické pre systém.
Filter pozostáva z liateho puzdra s protiľahlými spojovacími prírubami rovnakej výšky. Kryt sa upevňuje buď pomocou spony, alebo pomocou závrtných skrutiek a matíc. Filter je vybavený košovým alebo kruhovým sitom. Filtrované médium prúdi cez sitovú vložku zvnútra von. Sitová vložka pozostáva z perforovaného plechu, ktorý môže byť voliteľne potiahnutý tkaninou rôznych veľkostí ôk.
Technické údaje
| Nominálna veľkosť | G½ - 2 |
| Médium | Kvapaliny |
| Materiál | GGG-50 |
| Tok | Max. 18 m3/h |
| Tlak | 6 bar, 10 bar |
| Filtračná vložka | košové sito, kruhové sito |
| Jemnosť filtra |
|
| Príslušenstvo | Magnetická vložka |
|
DN |
PN |
ØD |
H1 |
H3 |
H4 |
L1 |
L2 |
L3 |
S |
SW |
Objem |
Prietok
|
Filtr. plocha |
Hmotnosť |
|||
|
|
G |
A |
|
|
|
|
|
|
|
|
|
|
|
KS* |
RS* |
G |
A |
|
bar |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
dm³ |
m³/h |
cm² |
ca. kg |
||||
|
1/2 |
6 |
10 |
118 |
221 |
272 |
375 |
100 |
168 |
200 |
545 |
80 |
2,5 |
1,1 |
400 |
640 |
10 |
11 |
|
3/4 |
6 |
10 |
118 |
221 |
272 |
375 |
100 |
168 |
200 |
545 |
80 |
2,5 |
2,5 |
400 |
640 |
10 |
11 |
|
1 |
6 |
10 |
118 |
221 |
272 |
375 |
100 |
168 |
200 |
545 |
80 |
2,5 |
4,5 |
400 |
640 |
10 |
11 |
|
1 1/4 |
6 |
10 |
118 |
221 |
272 |
375 |
100 |
168 |
200 |
545 |
80 |
2,5 |
7 |
400 |
640 |
10 |
11 |
|
1 1/2 |
6 |
10 |
118 |
221 |
272 |
375 |
100 |
168 |
200 |
545 |
80 |
2,5 |
10 |
400 |
640 |
10 |
11 |
|
2 |
6 |
10 |
118 |
221 |
272 |
375 |
100 |
168 |
200 |
545 |
80 |
2,5 |
18 |
400 |
640 |
10 |
11 |
- * KS = Košové filtračné sito
- * RS = Prstencové filtračné sito
Na požiadanie sú k dispozícii väčšie menovité priemery, vyššie prevádzkové tlaky, ako aj ďalšie vyhotovenia na mieru.
Uvedené prietoky platia pre vstupnú rýchlosť 2,5 m/s v tlakových potrubiach, viskozitu 1 mPas (voda) a stupeň filtrácie ≥ 80 μm.
Pre sacie potrubia odporúčame polovičný prietok.
