F118

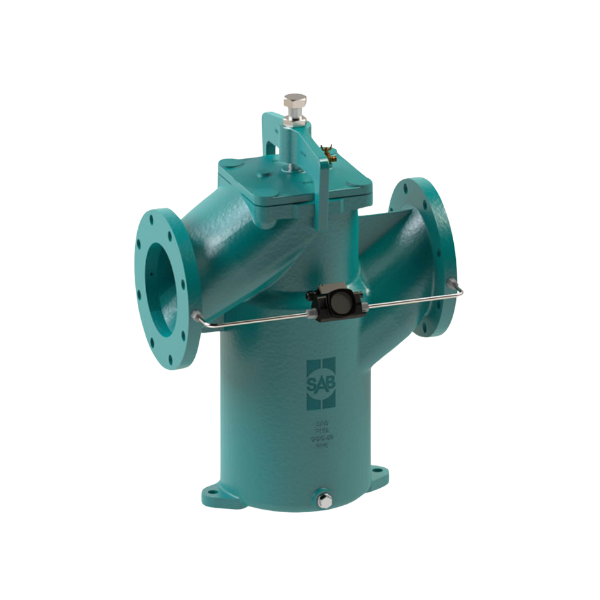

JEDNODUCHÝ FILTER F118
Filter F118 je viacúčelový filter pre kvapalné médiá. Vyznačuje sa vysokým výkonom, nízkymi nárokmi na priestor a jednoduchými a rýchlymi možnosťami čistenia. Výmenu obrazovky je možné optimalizovať jej vybavením rôznymi uzávermi veka. Stupeň znečistenia možno voliteľne monitorovať pomocou rôznych indikátorov diferenčného tlaku. Ďalšie možnosti, ako sú magnetické vložky alebo ochranné anódy, umožňujú prispôsobenie špecifické pre systém.
Filter sa skladá z liateho telesa s protiľahlými pripojovacími prírubami v rovnakej výške. Veko je upevnené pomocou svorkového uzáveru, alebo pomocou skrutiek a matíc. Filter je vybavený košovým alebo prstencovým sitom. Filtrované médium preteká cez sito zvnútra von. Sito je vyrobené z perforovaného plechu, ktorý môže byť voliteľne potiahnutý tkaninou (sieťovinou) s rôznymi veľkosťami ôk.
Technické údaje
| Nominálna veľkosť | DN25 - DN300 |
| Médium | Kvapaliny a plyny |
| Materiál | GGG-50 |
| Tok | Max. 610 m3/h |
| Tlak | 6 bar, 10 bar, 16 bar, |
| Filtračná vložka | košové sito, kruhové sito |
|
Jemnosť filtra |
80 - 1000 µm (látka s nosnou doskou) od 1 mm (perforovaná doska) 10 - 60 µm (na vyžiadanie) |
|
Príslušenstvo |
Ukazovateľ diferenčného tlaku Ochranná anóda Magnetická vložka |
* BS = Košové filtračné sito
* RS = Prstencové filtračné sito
** Na vyžiadanie/voliteľne k dispozícii s prírubami v tlakovej triede PN16
Na požiadanie sú k dispozícii väčšie menovité priemery, vyššie prevádzkové tlaky, ako aj ďalšie vyhotovenia na mieru.
Uvedené prietoky platia pre vstupnú rýchlosť 2,5 m/s v tlakových potrubiach, viskozitu 1 mPas (voda) a stupeň filtrácie ≥ 80 µm. Pre sacie potrubia odporúčame polovičný prietok.
