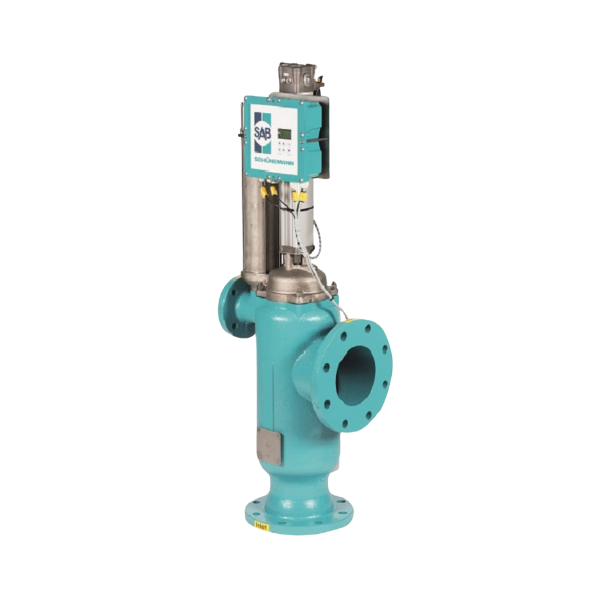

Automatický samočistiaci filter F451

Automatický filter F451

Automatický samočistiaci viacúčelový a takmer bezúdržbový filter F451 odstraňujúci pevné častice z vody (morská voda, riečna voda, podzemná voda a pod.) a ostatných kvapalín

Filter umožňuje kontinuálnu filtráciu v rôznych druhoch aplikácií, ako sú napríklad chladiace okruhy a okruhy procesných vôd. Funguje už pri nízkom vstupnom tlaku 0,7 bar a vytvára veľmi nízku tlakovú stratu. Nízke náklady na obstaranie vďaka vysokému prietoku v kompaktnom a odolnom prevedení.

✅ Typické oblasti použitia: Energetika, potravinársky priemysel, vodohospodárstvo, automobilový priemysel.

Technické špecifikácie

Filtrácia:	≥ 100 µm (Štrbinové sito) ≥ 1 mm (Košové sito)
Menovitý priemer:	DN50 - DN300
Prietok	3,5 m³/h bis max. 1300 m³/h
Prevádzkový tlak	10 bar
Predpisy a smernice:	Smernica o tlakových zariadeniach PED, EN13445 ASME VIII Div. 1, ASME X, ATEX

N1/2	N3	Filtr.sito	Typ	ØD	H1	H2	H3	H4	H5	L1	L2	S	Objem	Hmotnosť
DN	DN	DN		mm	mm	mm	mm	mm	mm	mm	mm	mm	ca. dm³	ca. kg
G 1¼ alebo G 2	G ¾	25	A**	90	285	210	309	697	-	64	72,5	750	1,5	11
		32
		50
50	20	25	B	98	301	226	325	713	-	100	125	760	1,5	22
	20	32
	20	50
80	50	65	B	140	339	281	381	797	-	130	135	850	4	33
	50	80
150	50	100	B	214	535	415	585	1161	-	195	205	1260	17	73
	50	125
200	80	150	B	338	735	550	800	1598	250	260	260	1700	60	150
	80	200
300	100	250	B	510	1010	750	1100	2092	400	405	420	2200	193	346
	100	300

* Štandardná jemnosť sita:

≤ DN 200: 100µm, 300µm
≥ DN 250: 150µm, 300µm

** Vyhotovenie A dostupné iba z nehrdzavejúcej ocele

Automatický filter musí byť namontovaný na výtlačnej strane za čerpadlom zákazníka.

Princíp funkčnosti filtra

Znečistená kvapalina tečie do filtra vstupnom prírubou, preteká sitom zvnútra von a opúšťa filter výstupnou prírubou v požadovanom stave čistoty
Filter je vybavený elektronickým kontrolným boxom, ktorý iniciuje a zastavuje proces výplachu. Výplach je aktivovaný na základe vopred určeného časového intervalu alebo v prípade, že prístroj merajúci tlakovú diferenciu zaznamená hodnotu vyššiu, než je povolená
Klapka umiestnená na výplachu sa otvorí a väčšie častice sú vypustené von. Medzitým filter ďalej zachováva požadovaný prietok.
Následne zdvihne pneumaticky alebo elektricky riadený palec dvakrát tam a späť prací disk filtra. Prací disk so špeciálne navrhnutým tvarom podľa parametrov filtrácie zvyšuje rýchlosť prietoku medzere, ktorá je medzi diskom a vnútornou stranou sita. Vzniknutá vysoká rýchlosť prúdenia vytvára lokálne zníženie statického tlaku vo vnútri medzere na znečistenej strane sita, čo uvoľní nečistoty a vypúšťa ich cez otvorený preplachovací ventil. Prietok nie je počas výplachu nijak ovplyvnený. Frekvencia výplachu filtra sa odvíja od množstva nečistôt v kvapaline.
