Automatický samočistiaci filter F450(DN65-800)

Na stiahnutie

Automatický samočistiaci filter F450 datasheet

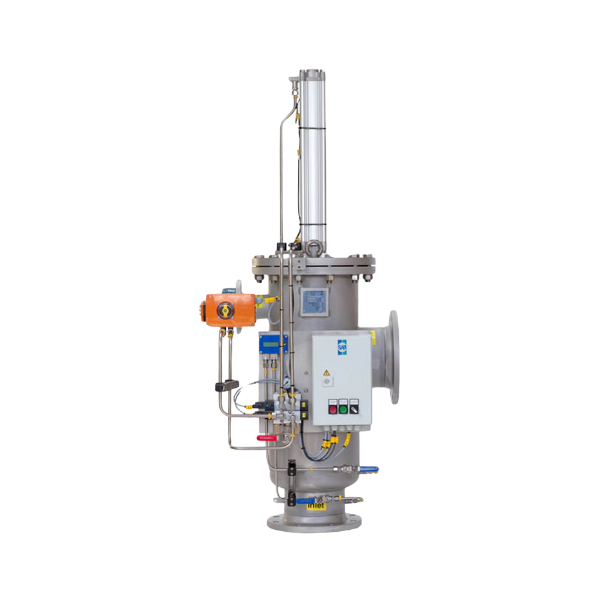

Automatický samočistiaci filter F450

Automatický samočistiaci filter F450 je viacúčelový a takmer bezúdržbový filter, pre filtráciu pevných nečistôt z vody (morská voda, riečna voda, podzemná a dažďová voda) a vodných podobných látok.

Filter ponúka kontinuálnu filtráciu v rôznych aplikáciách, ako sú napríklad chladiace a procesné okruhy a podobne. Filter F450 pracuje od procesného tlaku 0,6 bar a vytvára len malú tlakovú stratu. Dôkazom ekonomickej efektivity sú vysoké prietoky a tiež kompaktný a masívny dizajn.

Filter je možné prispôsobiť všetkým požiadavkám zákazníkov a ponúka širokú škálu materiálov vhodných pre takmer každú aplikáciu. Konštrukcia umožňuje flexibilné umiestnenie trysiek, čo zaisťuje jednoduchú integráciu do potrubí.

✅ Typické oblasti použitia: Energetika, vodohospodárstvo, automobilový priemysel, potravinársky a farmaceutický priemysel.

Technické špecifikácie

Filtrácia:	≥ 150 µm (Štrbinové sito) ≥ 1mm (Košové sito)
Menovitý priemer:	DN65 - DN600
Prietok	max. 4400 m3/h
Prevádzkový tlak	6, 10 bar
Predpisy a smernice:	Smernica o tlakových zariadeniach PED, EN13445 ASME VIII Div. 1, ASME X, ATEX

Konštrukcia z ušľachtilej ocele, uhlíkovej ocele a ďalších materiálov
Pneumatický alebo elektrický pohon

pojezMateriál	N1/2	N3	PN	ØD1	ØD2	H1	H2	H3	H4				L1	L2	S		Objem	Hmotnosť
										pneu.		elektr.
	DN	DN	bar	mm	mm	mm	mm	mm	mm				mm	mm	mm		ca. dm³	ca. kg
Nerezová oceľ / Oceľ	65	25	10	114,3	220	390	300	480	878		1218		205	130	970	1280	4	48
	80	40	10	139,7	250	507	400	612	1073		1401		240	192	1170	1500	7,6	59
	100	40	10	168,3	285	475	355	578	1033		1344		170	226	1160	1500	11	69
	150	50	10	273	395	655	500	754	1318		1651		250	250	1440	1800	38	114
	200	80	10	323,9	445	785	600	929	1634		1940		300	275	1780	2070	68	160
	250	100	10	406,4	565	975	750	1154	2015		2260		350	325	2170	2450	140	238
	300	100	10	457	615	1150	900	1340	2313		2657		380	380	2460	2850	208	292
	400	150	10	610	780	1595	1365	1785	3078		3358		490	460	3260	3480	514	516
	500	150	10	800	1015	2200	1600	2459	4258		4642		700	550	4470	4900	1150	1068
	600	200	10	1000	1230	2570	2070	2898	5236		5625		900	800	5500	5900	2100	1918
GFK	65	25	10	141	250	510	385	665	1163		1503		190	180	1275	1575	5	40
	80	40	10	170	285	510	370	613	1097		1425		200	190	1200	1550	10	43
	100	40	10	220	340	506	380	656	1216		1527		220	220	1350	1650	18	64
	150	50	10	284	395	695	500	860	1554		1887		250	250	1700	2000	39	86
	200	80	10	340	445	790	600	1040	1766		2122		350	320	1900	2260	68	115
	250	100	10	430	505	1085	785	1400	2492		2738		400	350	2700	2900	165	160
	300	100	10	557	565	1360	960	1780	3146		3490		500	450	3300	3650	315	250
	400	150	6	640	670	1750	1270	2300	4086		4366		550	480	4250	4550	615	495
	500	150	6	840	780	2400	1880	3050	5319		5706		700	650	5600	6000	1370	950
	600	200	6	1063	1015	2585	2000	3350	5922		6270		850	800	6150	6500	2650	1150

Automatický filter musí byť namontovaný na výtlačnej strane za čerpadlom zákazníka.

Princíp fungovania filtra

Prietok média – Znečistené médium preteká filtračným sitom zvnútra von.
Aktivácia čistenia – Proces čistenia sa spustí automaticky po dosiahnutí nastaviteľného časového intervalu, alebo po dosiahnutí definovaného diferenčného tlaku.
Otvorenie preplachovacieho ventilu – Preplachovací ventil sa otvorí a hrubé nečistoty sa odplavia.
Pohyb preplachovacieho kotúča – Preplachovací kotúč prechádza filtračným sitom, čím sa vo vzniknutej prstencovej medzere zvyšuje rýchlosť prúdenia smerom k vnútornej strane sita.
Bernoulliho efekt – Zvýšená rýchlosť prúdenia spôsobí pokles tlaku v prstencovej medzere, čím sa uvoľnia usadené častice nečistôt.
Vyplavenie nečistôt – Uvoľnené nečistoty sa vyplavia cez otvorený preplachovací ventil.
Nepretržitá filtrácia – Počas celého procesu preplachovania filtrácia médií pokračuje bez prerušenia.

Poznámka: Frekvencia preplachovacích intervalov závisí od stupňa znečistenia média. Filter je možné namontovať vertikálne aj horizontálne.
