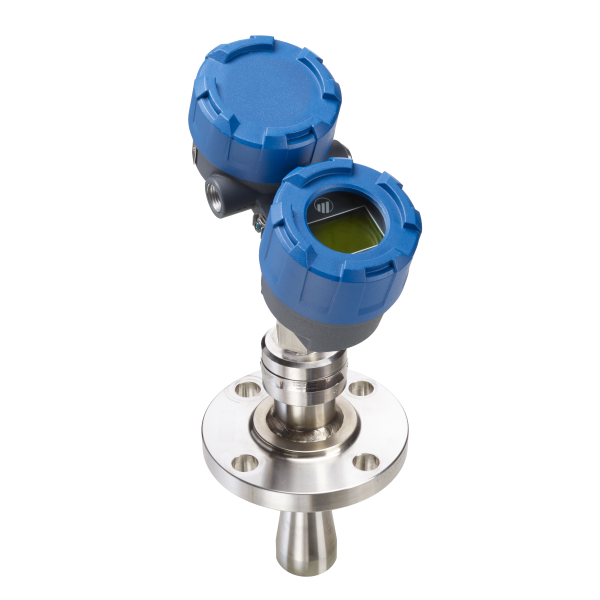

Radarový hladinomer Pulsar R86

Čo je radar Pulsar® R86?

Pulsar R86 je prvý priemyselný, 26 GHz pulzný, bezkontaktný radar výrobcu MAGNETROL. Napriek tomu, že sa navonok veľmi podobá predchádzajúcemu modelu R96, sú to predovšetkým lepšie parametre a nové vysokofrekvenčné obvody, ktoré robia tento model prvou voľbou pre väčšinu aplikácií merania hladiny.

Čo odlišuje Pulsar® R86 od predchádzajúcich radarov radu Pulsar®?

Základné výhody sú:

• +/- 3 mm meracia chyba

• rozlíšenie 1 mm

• dielektrická konštánt 1,7 (v nádrži 1,4)

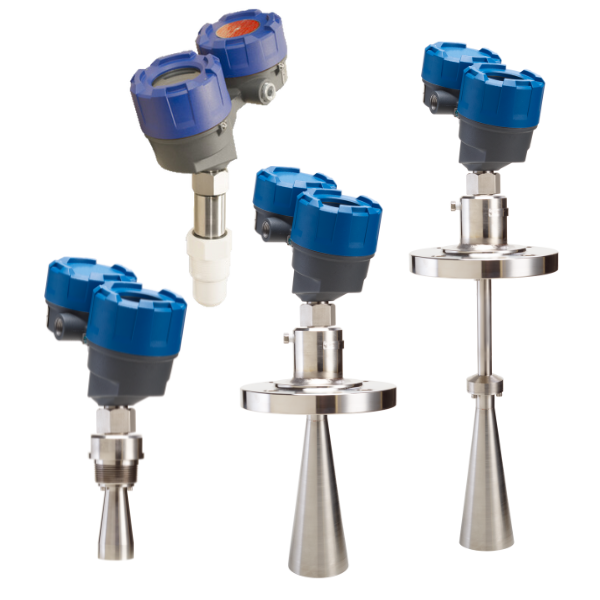

• 4 druhy antén 1 1/2" - 4"

• anténa HTHP pre vysoké teploty do 400 ° C a tlak do 160 bar

• predĺženie/nástavec až 72 " (1,8 m)

Aké iné ďalšie vylepšenia prináša bezkontaktný radar R86?

Vedený radar R86 ponúka celý rad vylepšení:

• kruhová polarizácia - nie je potrebné otáčať anténu počas inštalácie. Kruhová polarizácia zjednodušuje montáž aj meranie pritom dáva spoľahlivé výsledky.

• grafický LCD displej - nielenže zobrazí viac znakov, umožňuje aj zobraziť krivku odrazu

• štvor-tlačítková klávesnica

• úplne zapuzdrená elektronika s utesneným LCD-modulom, čo robí zariadenie "chránené proti striekajúcej vode"

• púzdro z hliníka az nerezovej ocele AISI316 - výrazne ľahšia elektronika

• väčší a výkonnejší procesor – prináša výrazne väčšiu pamäť a nové vlastnosti:

9 prednastavených tvarov zásobníkov a 30-bodová prevodná tabuľka pre neštandardné - zákaznícke tvary nádrží

• programovateľný záznam dát pre uloženie dát/krivky odrazu na základe udalostí alebo času

• merací rozsah 40 m – pokrýva 99 % všetkých známych aplikácií

• SIL 2 ako štandard - SFF (Safe Failure Fraction) = 93,2 %

Aké sú hlavné vlastnosti a prednosti nového radaru R86?

Sú to predovšetkým:

• vylepšený výkon:

26 GHz signál radaru má kratšiu vlnovú dĺžku, ktorá umožňuje použitie menších antén a pritom prináša lepšie rozlíšenie.

• kruhová polarizácia: Vďaka nej nie je potrebné natáčať anténu do správnej pozície. Tým je výrazne zjednodušená inštalácia a takmer vždy správne nasmerovanie antény.

• predĺženie až 1,8 m:

Radarový hladinomer R86 môže byť bez problémov inštalovaný aj do neštandardne dlhých nástavcov. Predchádzajúce modely Pulsar umožňovali iba nástavce max. 0,3 m.

• vylepšená diagnostika:

Grafický LCD displej prehľadne zobrazuje výkonnostné výsledky av prípade potreby aj hlásenie závady. Výhodou je skrátenie prestojov.

• kvalifikácia SIL 2:

Koeficient spoľahlivosti 93,2 % (SFF - Safe Failer Fraction) svedčí o robustnosti meradla a podporuje dôveru v toto zariadenie.

• HTHP antény:

Odolnosť antény do 400 ° C a 160 bar umožňuje inštaláciu radarového hladinomeru v celom rade aplikácií. Skoršie modely boli limitované teplotou 200 °C.

Sú antény nového radaru R86 kompatibilné s anténami predchádzajúceho modelu R96?

Nie, rôzna prevádzková frekvencia (26 GHz pre model R86 vs. 6 GHz pre model R96) vyžaduje odlišné typy antén.

Bude Pulsar model R96 DTM fungovať s novým Pulzarom R86?

Nie. Pre model R86 bol spustený úplne nový, rozšírený PACTwareTM DTM. Tento nový DTM je veľmi podobný tomu, ktorý je použitý pri radarovom hladinomere ECLIPSE 706. Ponúka vylepšenú schopnosť hľadania chyby a jednoduchšie ovládanie.

Nový DTM obsahuje:

• automatický záznam odozvy/odrazu - ako pri modeloch 706 a R96

• rozšírenú históriu udalostí (teraz 20 udalostí), ktoré zahŕňajú diagnostické a konfiguračné údaje

• inteligentný sprievodca, ktorý vedie používateľa a odporúča optimálne nastavenie

• schopnosť eliminovať falošné odrazy od prekážok ako sú napr. potrubia, rebríky, lopatky miešadla

Vyzerá to, že hladinomer R86 obsahuje množstvo extra funkcií. Je jeho použitie zložité?

Absolútne nie! Výrobca kladie veľký dôraz na jednoduchú obsluhu a používanie radaru R86. Priemerne skúsený používateľ radaru R86 bude schopný ľahko konfigurovať nový prevodník rovnako ako u predchádzajúceho modelu R96. Navyše bol pridaný sprievodca, ktorý nového používateľa vedie celým procesom konfigurácie a nastavením falošných odrazov.

Ovplyvnia tieto dodatočné funkčnosti dobu odozvy alebo dobu nastavenia počiatočných hodnôt pri radare R86?

Nie, vďaka návrhu elektroniky napájania podobnému ako pri radarovom hladinomere ECLIPSE® 706, je odozva a doba nábehu po štarte pri modeli R86 stále najlepšia vo svojej triede.

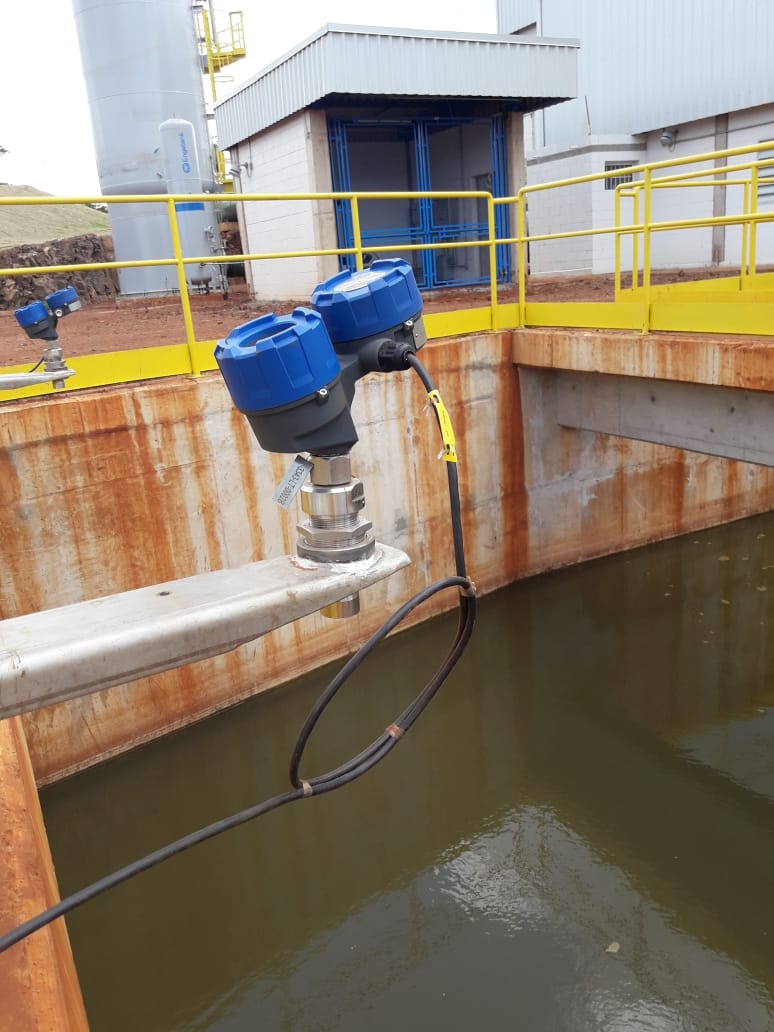

Je radar R86 vhodný aj pre vonkajšie inštalácie na zásobníkoch?

Áno, model R86 má oprávnenie (FCC, ETSI, Industry Canada communications approval) pre použitie na vonkajších nádržiach.
