Upínacie hrebene
Upínacie hrebene - hrebeňové odľhčovače ťahu
- pre mnoho aplikácií so stredným zrýchlením
- možno použiť ako individuálny diel pre montáž na stroj alebo rozvádzač
Charakteristické vlastnosti:
- ako samostatná súčasť skrutkovaná na C-profil
- možno zasunúť do koncovky
Použitie:
- samostatný prvok na výrobu rozvodných skríň alebo na zostavenie strojov
- príslušenstvo pre reťaze igus
Dodávaný sortiment
SÉRIA 2000
| Upínací hrebeň | n - počet zubov | Rozm. C [mm] | Rozm. B [mm] | Stredový otvor |
|---|---|---|---|---|
| 2020.ZB | 3 | 30 | 15 | NE |
| 2030.ZB | 4 | 40 | 20 | NE |
| 2040.ZB | 5 | 50 | 30 | NE |
| 2050.ZB | 6 | 60 | 40 | NE |
| 2070.ZB | 8 | 80 | 60 | NE |
|
2090.ZB (=2030.ZB+2040.ZB) |
9 | 90 | - | NE |
| 2100.ZB | 10 | 100 | 80 | NE |
| 2120.ZB (=2050.ZB+2050.ZB) | 12 | 120 | - | NE |
SÉRIA 3000
| Upínací hrebeň | n - počet zubov | Rozm. A [mm] | Rozm. C[mm] | Rozm. B [mm] | Sttedový otvor |
|---|---|---|---|---|---|
| 3050.ZB | 05 | - | 50 | 30 | NE |
| 3075.ZB | 07 | - | 75 |
55 |
NE |
| 3100.ZB | 10 | - | 100 | 80 | NE |
| 3115.ZB | 11 | - | 115 | 95 | NE |
| 3125.ZB | 12 | - | 125 | 105 | NE |
| 3150.ZB | 15 | - | 150 | 130 | NE |
| 3175.ZB | 17 | - | 175 | 155 | NE |
| 3200.ZB | 20 | 90 | 200 | 180 | ANO |
| 3225.ZB | 22 | 102,5 | 225 | 205 | ANO |
| 3250.ZB | 25 | 115 | 250 | 230 | ANO |

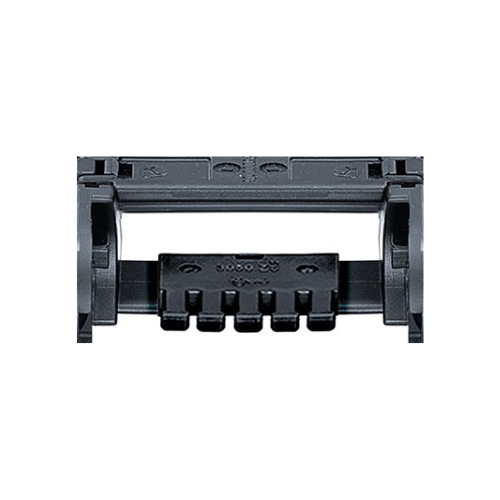

Varianta 2. séria 3000
- Pre všetky montážnr koncovky s C-profilom
| Upínací htebeň | n - počet zubov | Výška [mm] |
| 3050.ZC |
5 |
50 |
| 3075.ZC | 7 |
75 |
Varianta 3. séria 3000
| Upínacie hrebene | n - počet zubov | Výška [mm] |
| 3050.Z |
5 |
50 |
| 3075.Z | 7 |
75 |
| 5850.Z |
4 |
46 |
